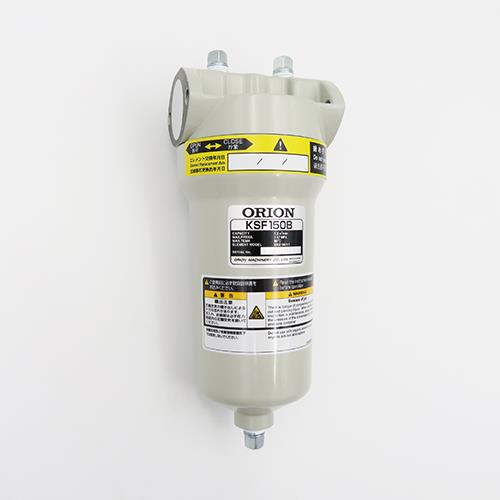

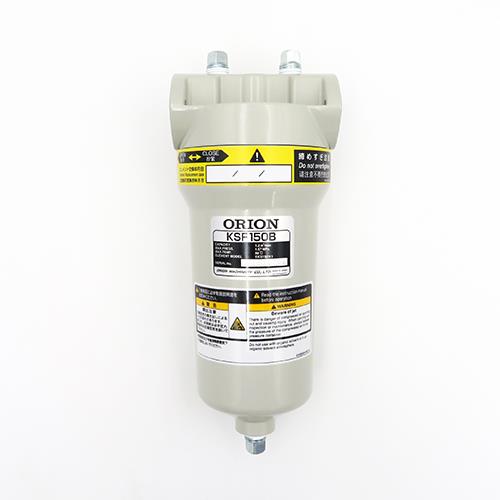

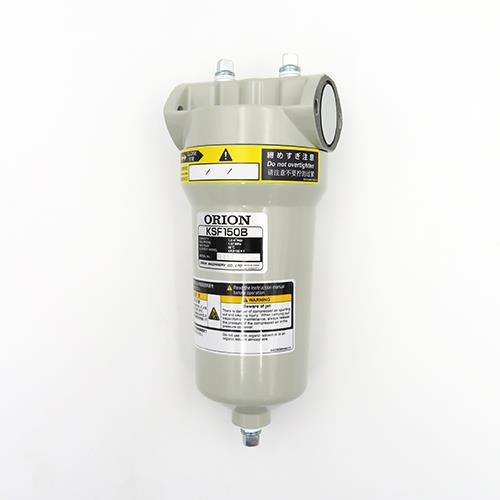

スーパーACFフィルター ＜KSF＞

●ベーパー状のオイル(臭い)を吸着除去●クラス初のステンレス容器を標準採用(400以上)●新開発の「繊維状活性炭」を採用。従来の粒状活性炭に比べ活性炭粒子の二次側への流出を大幅に低減しました。●出口油分濃度を0.003wtppmに低減。新開発エレメントの採用とラインフィルター、ミストフィルターとの組み合わせにより出口油分濃度を大幅に低減。よりクリーンなエアーを供給します。●圧力範囲拡大●口径選択可能(400、1000)

【仕様説明】

●処理空気量:1.2m3/min●使用範囲:使用流体 圧縮空気、使用圧力範囲(ゲージ圧力) 0.05～1.57MPa、入気温度範囲 5～60℃、周囲温度範囲 2～60℃●性能:ろ過方法 活性炭繊維による吸着、出口油分濃度/圧力損失 0.003wt ppm(残油量 0.004mg/m3)/0.009MPa、エレメント交換時期 圧力損失0.07MPa/使用期間 1年(※交換時期はいずれか早い方となります。EKSエレメントは前段処理(水分、固形分、オイルミスト除去)を正しく行っていれば圧力損失はほとんど増加しません。圧力損失が増加する場合は、早急に前段フィルター類の点検を行ってください)●主要寸法:差圧計接続口径 Rc1/4、配管接続口径 Rc3/4・20 B・A、質量 1.0kg●エレメント:型式 150EKS、使用本数 1本

【使用上の注意説明】

●処理空気量は、空気圧縮機の吸込状態に換算した値です。(大気圧、32℃、75％)処理空気条件:入口空気圧力0.69MPa、入口空気温度32℃、入口空気露点:大気圧下-17℃(圧力下10℃)、入口油分濃度:0.01wt ppm(0.01mg/m3)。●150B は最大2.94MPa まで対応可。(特注対応)●交換時期はいずれか早い方となります。EKSエレメントは前段処理(水分、固形分、オイルミスト除去)を正しく行っていれば圧力損失はほとんど増加しません。圧力損失が増加する場合は、早急に前段フィルター類の点検を行ってください。●差圧計は別売品。●KSFシリーズの前段には必ずエアードライヤー、スーパーラインフィルター、スーパーミストフィルターを設置してください。●空気出入口フランジへの荷重が120kg以下になるよう、本機へ接続される配管類は別途支持をしてください。(KSF2700C～31800B)●KSF5000B ～ 31800Bは第二種圧力容器対象です。●KSF2700C ～ 31800B は受注生産対応となります。●交換時期は保証値ではありません。また、製品の使用環境、運転状況等により交換時期前に、交換が必要となる場合があります。●KSF2700C、3200C、4000Cの脚はオプションになります。●ファイナルフィルターとは構造が違う為、ISO14644-1 (F.S.209D) の空気清浄度規格には適合しません。圧縮空気浄化機器冷凍式エアードライヤーヒートレス(吸着式)エアードライヤー膜式エアードライヤー膨張分離式ドライヤーエアーフィルター水滴・固形物除去用スーパーフィルター DSFシリーズ固形物除去用スーパーフィルター LSFシリーズオイルミスト除去用スーパーフィルター MSFシリーズ臭気除去用スーパーフィルター KSFシリーズファイナルフィルター OFF/OFHシリーズ膜式ファイナルフィルター OPFシリーズ中圧対応フィルター DFH/LFH/MFH/KFHシリーズドレン処理装置ドレントラップ周辺機器冷凍式エアードライヤー機種選定主な
