  • 直動式3ポート電磁弁 ＜AG41-03＞
  • 直動式3ポート電磁弁 ＜AG41-03＞
  • 直動式3ポート電磁弁 ＜AG41-03＞
1 3
1 3

直動式3ポート電磁弁 ＜AG41-03＞

メーカー名：CKD

販売価格
7,980円~
税込8,778円~

●ユニバーサル形●耐熱クラスBモールド●直流および交流用(50/60Hz共用)●保護特性記号：IP61相当●屋外使用不可●電気接続・保守が容易●電気的な安全性が高い(接地端子のアースによる)●ランプ付き有り●RoHS

【仕様説明】

●耐熱温度：130℃●接続口径：Rc3/8●使用流体：温水、蒸気●作動圧力差範囲：0～1MPa●最高使用圧力：1MPa●耐圧(水圧にて)：25MPa●●流体温度：-10～90℃/温水、-10～184℃/蒸気●周囲温度：-20～100℃●耐熱クラス：H●雰囲気：腐食性ガス、爆発性ガスのない場所●弁構造：直動式ポペット構造●弁座漏れ：300cm3/min(ANR)以下(空気にて)※ただしADK11(NC(通電時開)形)は空圧0.02～1.0MPaにおける値です。●取付姿勢：自在●皮相電力 保持時(50Hz/60Hz)(VA)：22/17●皮相電力 起動時(50Hz/60Hz)(VA)：35/27●消費電力(W)：AC(50/60Hz) 8.3/6.2、DC 10.4

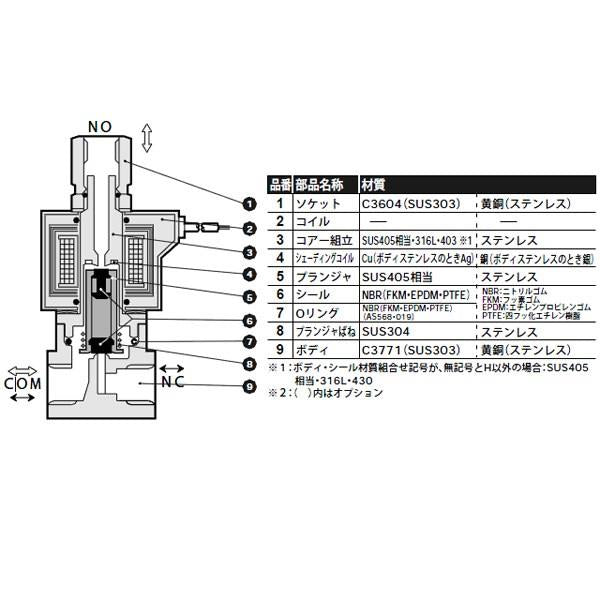

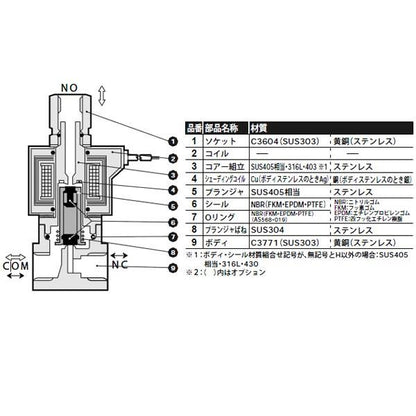

【材質説明】

●ボディ・シール材質：黄銅・エチレンプロピレンゴム(使用流体：温水)、黄銅・PTFE(使用流体：蒸気)

【使用上の注意説明】

●ダイオード内蔵コイルの最高作動圧力差はDCの欄を適用してください。●電圧の変動は定格電圧の±10％以内でご使用ください。●連続通電で使用される場合、シール材はフッ素ゴムをご使用ください。●シール材がPTFEの時は、NOポート加圧はできません。

●ユニバーサル形●耐熱クラスBモールド●直流および交流用(50/60Hz共用)●保護特性記号：IP61相当●屋外使用不可●電気接続・保守が容易●電気的な安全性が高い(接地端子のアースによる)●ランプ付き有り●RoHS

【仕様説明】

●耐熱温度：130℃●接続口径：Rc3/8●使用流体：温水、蒸気●作動圧力差範囲：0～1MPa●最高使用圧力：1MPa●耐圧(水圧にて)：25MPa●●流体温度：-10～90℃/温水、-10～184℃/蒸気●周囲温度：-20～100℃●耐熱クラス：H●雰囲気：腐食性ガス、爆発性ガスのない場所●弁構造：直動式ポペット構造●弁座漏れ：300cm3/min(ANR)以下(空気にて)※ただしADK11(NC(通電時開)形)は空圧0.02～1.0MPaにおける値です。●取付姿勢：自在●皮相電力 保持時(50Hz/60Hz)(VA)：22/17●皮相電力 起動時(50Hz/60Hz)(VA)：35/27●消費電力(W)：AC(50/60Hz) 8.3/6.2、DC 10.4

【材質説明】

●ボディ・シール材質：黄銅・エチレンプロピレンゴム(使用流体：温水)、黄銅・PTFE(使用流体：蒸気)

【使用上の注意説明】

●ダイオード内蔵コイルの最高作動圧力差はDCの欄を適用してください。●電圧の変動は定格電圧の±10％以内でご使用ください。●連続通電で使用される場合、シール材はフッ素ゴムをご使用ください。●シール材がPTFEの時は、NOポート加圧はできません。

詳細を表示する
商品コード
型式
定格電圧
オリフィス TOP"."オリフィス BODY"."最高作動圧力差(温水)(MPa)
最高作動圧力差(蒸気)(MPa)
出荷目安
定価（税抜）
販売価格
数量
00062583
AG41-03-1-02H-AC100V
AC100V 50/60Hz
Φ2.0"."Φ2.0"."1.0
1.0
10営業日出荷
オープン価格
7,980円
税込 8,778円
00062584
AG41-03-1-02H-AC200V
AC200V 50/60Hz
Φ2.0"."Φ2.0"."1.0
1.0
10営業日出荷
オープン価格
7,980円
税込 8,778円
00062585
AG41-03-1-02H-DC24V
DC24V
Φ2.0"."Φ2.0"."1.0
1.0
10営業日出荷
オープン価格
8,410円
税込 9,251円
00062586
AG41-03-2-02H-AC100V
AC100V 50/60Hz
Φ2.3"."Φ2.3"."0.7
0.7
10営業日出荷
オープン価格
7,980円
税込 8,778円
00062587
AG41-03-2-02H-AC200V
AC200V 50/60Hz
Φ2.3"."Φ2.3"."0.7
0.7
10営業日出荷
オープン価格
7,980円
税込 8,778円
00062588
AG41-03-2-02H-DC24V
DC24V
Φ2.3"."Φ2.3"."0.7
0.7
10営業日出荷
オープン価格
8,410円
税込 9,251円
