ストレート ＜KQ2H-00A＞

●チューブ着脱性向上●小型・軽量化

【用途説明】

●同一方向のチューブ同士の接続に使用。

【仕様説明】

●使用流体:空気、水(サージ圧は最高使用圧力以下に抑えてご使用ください。)●使用圧力範囲(漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください):-100kPa～1MPa●保証耐圧力:3MPa●周囲温度および使用流体温度:-5～60℃、水の場合/0～40℃(凍結なきこと)●ねじ(取付部):JIS B0203(管用テーパねじ)JIS B0205(メートル並目ねじ)●ねじ(ナット部):JIS B0205(メートル細目ねじ)●ねじ部のシール:シール剤付。●適用チューブ:チューブ材質/FEP、PFA、ナイロン、ソフトナイロン(ソフトナイロンチューブの場合、水は使用できません。)、ポリウレタン。チューブ外径/Φ2, Φ3.2, Φ4, Φ6, Φ8, Φ10, Φ12, Φ16

【材質説明】

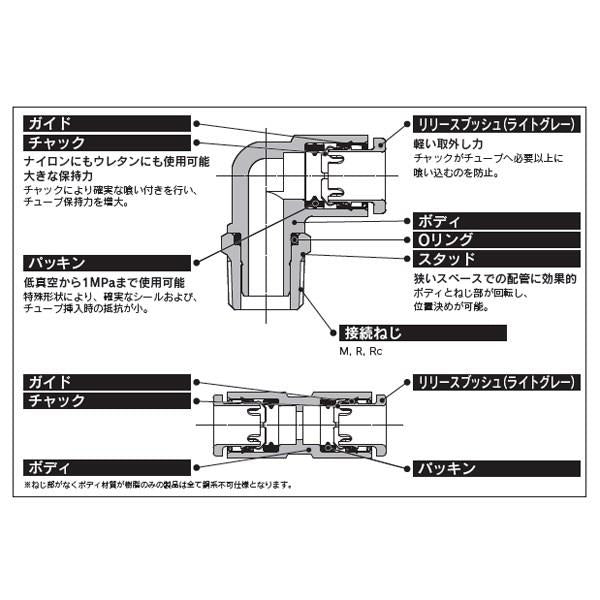

●ボディ:C3604, PBT, PP, SUS303●スタッド:C3604(ねじ部)、SUS303(ねじ部)●チャック:SUS304●ガイド:SUS304●リリースブッシュ:POM●パッキン、Oリング、シールリング:NBR●ガスケット:SUS304・NBR
