  • ダブルブランチユニバーサルエルボ(シール剤) ＜KQ2ZD＞
  • ダブルブランチユニバーサルエルボ(シール剤) ＜KQ2ZD＞
  • ダブルブランチユニバーサルエルボ(シール剤) ＜KQ2ZD＞
1 3
1 3

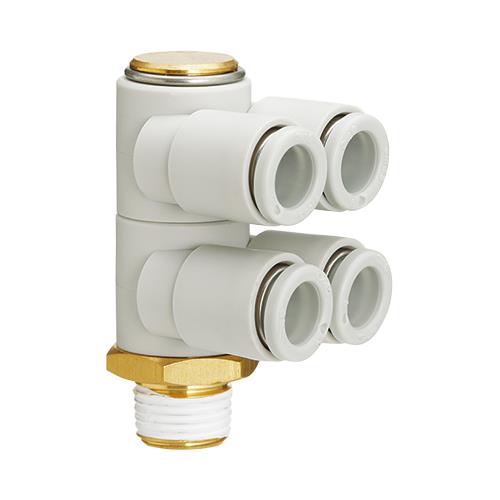

ダブルブランチユニバーサルエルボ(シール剤) ＜KQ2ZD＞

メーカー名：SMC

販売価格
9,087円~
税込9,996円~

●チューブ着脱性向上●小型・軽量化●チューブ取付方向はフリーで2独立。

【用途説明】

●めねじ部からの直角方向の4分岐配管に使用。

【仕様説明】

●使用流体：空気、水(サージ圧は最高使用圧力以下に抑えてご使用ください。)●使用圧力範囲(漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください)：-100kPa～1MPa●保証耐圧力：3MPa●周囲温度および使用流体温度：-5～60℃、水の場合/0～40℃(凍結なきこと)●ねじ(取付部)：JIS B0203(管用テーパねじ)JIS B0205(メートル並目ねじ)●ねじ(ナット部)：JIS B0205(メートル細目ねじ)●ねじ部のシール：シール剤付。●適用チューブ：チューブ材質/FEP、PFA、ナイロン、ソフトナイロン(ソフトナイロンチューブの場合、水は使用できません。)、ポリウレタン。チューブ外径/Φ2， Φ3.2， Φ4， Φ6， Φ8， Φ10， Φ12， Φ16

【材質説明】

●ボディ：C3604， PBT， PP， SUS303●スタッド：C3604(ねじ部)、SUS303(ねじ部)●チャック：SUS304●ガイド：SUS304●リリースブッシュ：POM●パッキン、Oリング、シールリング：NBR●ガスケット：SUS304・NBR

●チューブ着脱性向上●小型・軽量化●チューブ取付方向はフリーで2独立。

【用途説明】

●めねじ部からの直角方向の4分岐配管に使用。

【仕様説明】

●使用流体：空気、水(サージ圧は最高使用圧力以下に抑えてご使用ください。)●使用圧力範囲(漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください)：-100kPa～1MPa●保証耐圧力：3MPa●周囲温度および使用流体温度：-5～60℃、水の場合/0～40℃(凍結なきこと)●ねじ(取付部)：JIS B0203(管用テーパねじ)JIS B0205(メートル並目ねじ)●ねじ(ナット部)：JIS B0205(メートル細目ねじ)●ねじ部のシール：シール剤付。●適用チューブ：チューブ材質/FEP、PFA、ナイロン、ソフトナイロン(ソフトナイロンチューブの場合、水は使用できません。)、ポリウレタン。チューブ外径/Φ2， Φ3.2， Φ4， Φ6， Φ8， Φ10， Φ12， Φ16

【材質説明】

●ボディ：C3604， PBT， PP， SUS303●スタッド：C3604(ねじ部)、SUS303(ねじ部)●チャック：SUS304●ガイド：SUS304●リリースブッシュ：POM●パッキン、Oリング、シールリング：NBR●ガスケット：SUS304・NBR

詳細を表示する
商品コード
型式
適用チューブ外径
接続ねじR
H(六角対辺)
出荷目安
定価（税抜）
販売価格
数量
00020103
KQ2ZD04-01AS（1セット：10個入）
φ4mm
45665
14
5営業日出荷
16,318円
9,087円
税込 9,996円
00020105
KQ2ZD04-02AS（1セット：10個入）
φ4mm
45661
14
5営業日出荷
16,612円
9,217円
税込 10,139円
00020107
KQ2ZD04-03AS（1セット：10個入）
φ4mm
45724
17
5営業日出荷
17,829円
9,906円
税込 10,897円
00020109
KQ2ZD06-01AS（1セット：10個入）
φ6mm
45665
14
5営業日出荷
16,765円
9,217円
税込 10,139円
00020111
KQ2ZD06-02AS（1セット：10個入）
φ6mm
45661
14
5営業日出荷
17,208円
9,503円
税込 10,454円
00020113
KQ2ZD06-03AS（1セット：10個入）
φ6mm
45724
17
5営業日出荷
18,427円
10,179円
税込 11,197円
00020115
KQ2ZD08-01AS（1セット：10個入）
φ8mm
45665
19
5営業日出荷
19,178円
10,595円
税込 11,655円
00020117
KQ2ZD08-02AS（1セット：10個入）
φ8mm
45661
19
5営業日出荷
19,644円
10,868円
税込 11,955円
00020119
KQ2ZD08-03AS（1セット：10個入）
φ8mm
45724
19
5営業日出荷
19,470円
10,738円
税込 11,812円
00020121
KQ2ZD08-04AS（1セット：10個入）
φ8mm
45659
22
5営業日出荷
20,838円
11,557円
税込 12,713円
00020123
KQ2ZD10-02AS（1セット：10個入）
φ10mm
45661
21
5営業日出荷
21,591円
11,973円
税込 13,171円
00020125
KQ2ZD10-03AS（1セット：10個入）
φ10mm
45724
21
5営業日出荷
22,210円
12,246円
税込 13,471円
00020127
KQ2ZD10-04AS（1セット：10個入）
φ10mm
45659
22
5営業日出荷
22,504円
12,389円
税込 13,628円
00020129
KQ2ZD12-02AS（1セット：10個入）
φ12mm
45661
26
5営業日出荷
23,274円
12,935円
税込 14,229円
00020131
KQ2ZD12-03AS（1セット：10個入）
φ12mm
45724
26
5営業日出荷
23,274円
12,935円
税込 14,229円
00020133
KQ2ZD12-04AS（1セット：10個入）
φ12mm
45659
26
5営業日出荷
24,623円
13,624円
税込 14,987円
