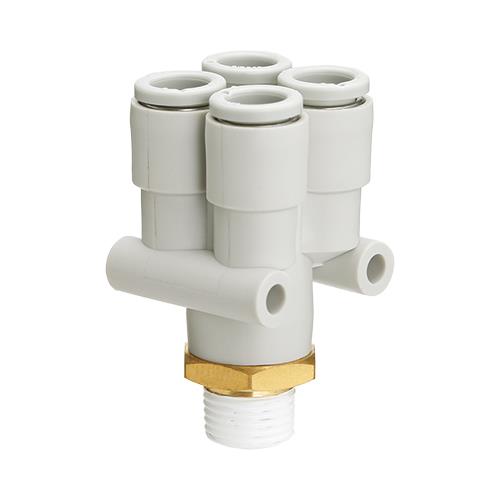

ダブルブランチ(シール剤) ＜KQ2UD＞

●チューブ着脱性向上●小型・軽量化

【用途説明】

●めねじ部からの同一方向の4分岐配管に使用。

【仕様説明】

●M：13.3●ΦO：6●ΦN：3.2●使用流体：空気、水(サージ圧は最高使用圧力以下に抑えてご使用ください。)●使用圧力範囲(漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください)：-100kPa～1MPa●保証耐圧力：3MPa●周囲温度および使用流体温度：-5～60℃、水の場合/0～40℃(凍結なきこと)●ねじ(取付部)：JIS B0203(管用テーパねじ)JIS B0205(メートル並目ねじ)●ねじ(ナット部)：JIS B0205(メートル細目ねじ)●ねじ部のシール：シール剤付。●適用チューブ：チューブ材質/FEP、PFA、ナイロン、ソフトナイロン(ソフトナイロンチューブの場合、水は使用できません。)、ポリウレタン。チューブ外径/Φ2， Φ3.2， Φ4， Φ6， Φ8， Φ10， Φ12， Φ16

【材質説明】

●ボディ：C3604， PBT， PP， SUS303●スタッド：C3604(ねじ部)、SUS303(ねじ部)●チャック：SUS304●ガイド：SUS304●リリースブッシュ：POM●パッキン、Oリング、シールリング：NBR●ガスケット：SUS304・NBR
