  • 隔壁エルボ ＜KQ2LE＞
  • 隔壁エルボ ＜KQ2LE＞
  • 隔壁エルボ ＜KQ2LE＞
1 3
1 3

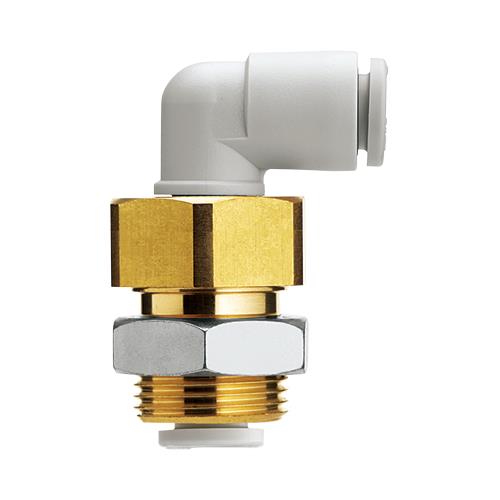

隔壁エルボ ＜KQ2LE＞

メーカー名：SMC

販売価格
4,407円~
税込4,848円~

●チューブ着脱性向上●小型・軽量化

【用途説明】

●パネル取付等のチューブ同士の中継接続と共にチューブ取り出し方向の90度変更に使用。

【仕様説明】

●適用チューブ：ミリサイズ●接続ねじ：M、R、Rc●使用流体：空気、水●使用圧力範囲：-100kPa～1MPa●保証耐圧力：3MPa●周囲温度および使用流体温度：-5～60℃、水の場合/0～40℃(凍結なきこと)●ねじ(取付部)：JISB0203(管用テーパねじ)JISB0205(メートル並目ねじ)●ねじ(ナット部)：JISB0205(メートル細目ねじ)●ねじ部のシール：シール剤付。●適用チューブ：チューブ材質/FEP、PFA、ナイロン、ソフトナイロン(ソフトナイロンチューブの場合、水は使用できません。)、ポリウレタン。チューブ外径/φ2、φ3.2、φ4、φ6、φ8、φ10、φ12、φ16

【材質説明】

●ボディ：C3604、 PBT、 PP、 SUS303●スタッド：C3604(ねじ部)、SUS303(ねじ部)●チャック：SUS304●ガイド：SUS304●リリースブッシュ：POM●パッキン、Oリング、シールリング：NBR●ガスケット：SUS304・NBR

【使用上の注意説明】

●漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください●サージ圧は最高使用圧力以下に抑えてご使用ください。

●チューブ着脱性向上●小型・軽量化

【用途説明】

●パネル取付等のチューブ同士の中継接続と共にチューブ取り出し方向の90度変更に使用。

【仕様説明】

●適用チューブ：ミリサイズ●接続ねじ：M、R、Rc●使用流体：空気、水●使用圧力範囲：-100kPa～1MPa●保証耐圧力：3MPa●周囲温度および使用流体温度：-5～60℃、水の場合/0～40℃(凍結なきこと)●ねじ(取付部)：JISB0203(管用テーパねじ)JISB0205(メートル並目ねじ)●ねじ(ナット部)：JISB0205(メートル細目ねじ)●ねじ部のシール：シール剤付。●適用チューブ：チューブ材質/FEP、PFA、ナイロン、ソフトナイロン(ソフトナイロンチューブの場合、水は使用できません。)、ポリウレタン。チューブ外径/φ2、φ3.2、φ4、φ6、φ8、φ10、φ12、φ16

【材質説明】

●ボディ：C3604、 PBT、 PP、 SUS303●スタッド：C3604(ねじ部)、SUS303(ねじ部)●チャック：SUS304●ガイド：SUS304●リリースブッシュ：POM●パッキン、Oリング、シールリング：NBR●ガスケット：SUS304・NBR

【使用上の注意説明】

●漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください●サージ圧は最高使用圧力以下に抑えてご使用ください。

詳細を表示する
商品コード
型式
適用チューブ外径
T(M)
H1(六角対辺)
出荷目安
定価（税抜）
販売価格
数量
00020593
KQ2LE04-00A（1セット：10個入）
φ4mm
M12x1
14
5営業日出荷
7,858円
4,407円
税込 4,848円
00020594
KQ2LE04-00N（1セット：10個入）
φ4mm
M12x1
14
5営業日出荷
8,133円
4,537円
税込 4,991円
00020595
KQ2LE06-00A（1セット：10個入）
φ6mm
M14x1
17
5営業日出荷
8,630円
4,823円
税込 5,306円
00020596
KQ2LE06-00N（1セット：10個入）
φ6mm
M14x1
17
5営業日出荷
9,176円
5,096円
税込 5,606円
00020597
KQ2LE08-00A（1セット：10個入）
φ8mm
M16x1
17
5営業日出荷
10,445円
5,785円
税込 6,364円
00020598
KQ2LE08-00N（1セット：10個入）
φ8mm
M16x1
17
5営業日出荷
10,991円
6,058円
税込 6,664円
00020599
KQ2LE10-00A（1セット：10個入）
φ10mm
M20x1
22
5営業日出荷
13,011円
7,293円
税込 8,023円
00020600
KQ2LE10-00N（1セット：10個入）
φ10mm
M20x1
22
5営業日出荷
14,106円
7,839円
税込 8,623円
00020601
KQ2LE12-00A（1セット：10個入）
φ12mm
M22x1
24
5営業日出荷
16,045円
8,944円
税込 9,839円
00020602
KQ2LE12-00N（1セット：10個入）
φ12mm
M22x1
24
5営業日出荷
17,413円
9,633円
税込 10,597円
