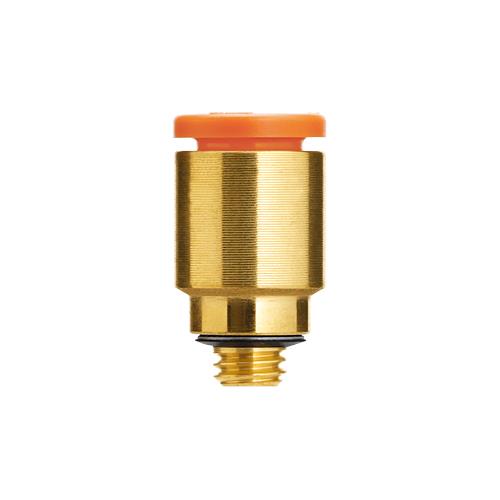

六角穴付ハーフユニオン <KQ2S0>

メーカー名:SMC

販売価格
2,067円~
税込2,274円~

●ガスケットシール●チューブ着脱性向上●小型・軽量化

【仕様説明】

●接続ねじUNF:10-32UNF●H(六角対辺):2●L2:16.3●M:13.3●最小穴径:2●適用チューブ:インチサイズ●接続ねじ:UNF、NPT●使用流体:空気、水●使用圧力範囲:-100kPa~1MPa●保証耐圧力:3MPa●周囲温度および使用流体温度:-5~60℃、水の場合/0~40℃(凍結なきこと)●ねじ(取付部):JANSI/ASME1.20.1(NPTねじ)、JISB0208(ユニファイ細目ねじ)●ねじ(ナット部):JJISB0208(ユニファイ細目ねじ)●ねじ部のシール:シール剤付●適用チューブ:チューブ材質/FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン。チューブ外径/φ1/8”、φo5/32”、φ3/16”、φ1/4”、φ5/16”、φ3/8”、φ1/2”

【材質説明】

●ボディ:C3604、 PBT、 PP●スタッド:C3604(ねじ部)●チャック:SUS304●ガイド:SUS304●リリースブッシュ:POM●パッキン、Oリング、シールリング:NBR●ガスケット:SUS304・NBR

【使用上の注意説明】

●ソフトナイロンチューブの場合、水は使用できません。●サージ圧は最高使用圧力以下に抑えてご使用ください。●漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

●ガスケットシール●チューブ着脱性向上●小型・軽量化

【仕様説明】

●接続ねじUNF:10-32UNF●H(六角対辺):2●L2:16.3●M:13.3●最小穴径:2●適用チューブ:インチサイズ●接続ねじ:UNF、NPT●使用流体:空気、水●使用圧力範囲:-100kPa~1MPa●保証耐圧力:3MPa●周囲温度および使用流体温度:-5~60℃、水の場合/0~40℃(凍結なきこと)●ねじ(取付部):JANSI/ASME1.20.1(NPTねじ)、JISB0208(ユニファイ細目ねじ)●ねじ(ナット部):JJISB0208(ユニファイ細目ねじ)●ねじ部のシール:シール剤付●適用チューブ:チューブ材質/FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン。チューブ外径/φ1/8”、φo5/32”、φ3/16”、φ1/4”、φ5/16”、φ3/8”、φ1/2”

【材質説明】

●ボディ:C3604、 PBT、 PP●スタッド:C3604(ねじ部)●チャック:SUS304●ガイド:SUS304●リリースブッシュ:POM●パッキン、Oリング、シールリング:NBR●ガスケット:SUS304・NBR

【使用上の注意説明】

●ソフトナイロンチューブの場合、水は使用できません。●サージ圧は最高使用圧力以下に抑えてご使用ください。●漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

詳細を表示する
商品コード
型式
適用チューブ外径(インチ)
接続ねじUNF
H(六角対辺)
出荷目安
定価(税抜)
販売価格
数量
KQ2S01-32A(1セット:10個入)
φ1/8
10-32UNF
2
5営業日出荷
3,855円
2,197円
税込 2,417円
KQ2S01-32N(1セット:10個入)
φ1/8
10-32UNF
2
5営業日出荷
4,127円
2,340円
税込 2,574円
KQ2S03-32A(1セット:10個入)
φ5/32
10-32UNF
45693
5営業日出荷
3,580円
2,067円
税込 2,274円
KQ2S03-32N(1セット:10個入)
φ5/32
10-32UNF
45693
5営業日出荷
3,855円
2,197円
税込 2,417円
KQ2S07-32N(1セット:10個入)
φ1/4
10-32UNF
45693
5営業日出荷
5,072円
2,886円
税込 3,175円
KQ2S07-32A(1セット:10個入)
5営業日出荷
オープン価格
2,756円
税込 3,032円
在庫切れ
