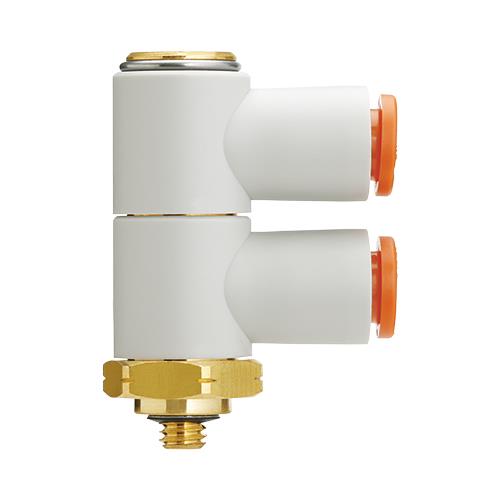

ダブルユニバーサルエルボ ＜KQ2VD0＞

●チューブ取付方向はフリーで2独立。●ガスケットシール●チューブ着脱性向上●小型・軽量化

【用途説明】

●めねじ部からの直角方向の分岐配管に使用。

【仕様説明】

●接続ねじUNF：10-32UNF●H(六角対辺)：14.29●M：13.3●最小穴径：2.3●適用チューブ：インチサイズ●接続ねじ：UNF、NPT●使用流体：空気、水●使用圧力範囲：-100kPa～1MPa●保証耐圧力：3MPa●周囲温度および使用流体温度：-5～60℃、水の場合/0～40℃(凍結なきこと)●ねじ(取付部)：JANSI/ASME1.20.1(NPTねじ)、JISB0208(ユニファイ細目ねじ)●ねじ(ナット部)：JJISB0208(ユニファイ細目ねじ)●ねじ部のシール：シール剤付●適用チューブ：チューブ材質/FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン。チューブ外径/φ1/8”、φo5/32”、φ3/16”、φ1/4”、φ5/16”、φ3/8”、φ1/2”

【材質説明】

●ボディ：C3604、 PBT、 PP●スタッド：C3604(ねじ部)●チャック：SUS304●ガイド：SUS304●リリースブッシュ：POM●パッキン、Oリング、シールリング：NBR●ガスケット：SUS304・NBR
