  • ダブルユニバーサルエルボ シール剤付 ＜KQ2VD＞
  • ダブルユニバーサルエルボ シール剤付 ＜KQ2VD＞
  • ダブルユニバーサルエルボ シール剤付 ＜KQ2VD＞
1 3
1 3

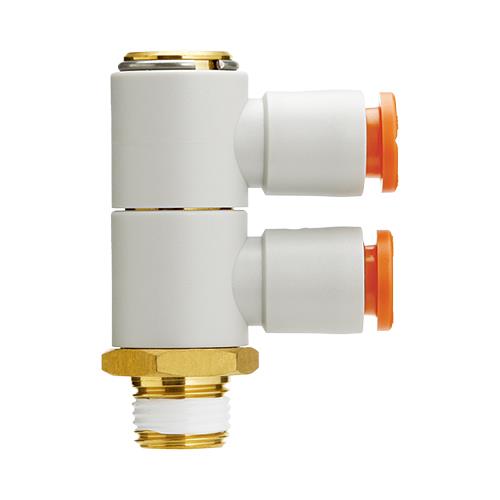

ダブルユニバーサルエルボ シール剤付 ＜KQ2VD＞

メーカー名：SMC

販売価格
7,436円~
税込8,180円~

●チューブ取付方向はフリーで2独立。●チューブ着脱性向上●小型・軽量化

【用途説明】

めねじ部からの直角方向の分岐配管に使用。

【仕様説明】

●適用チューブ：インチサイズ●接続ねじ：UNF、NPT●使用流体：空気、水●使用圧力範囲：-100kPa～1MPa●保証耐圧力：3MPa●周囲温度および使用流体温度：-5～60℃、水の場合/0～40℃(凍結なきこと)●ねじ(取付部)：JANSI/ASME1.20.1(NPTねじ)、JISB0208(ユニファイ細目ねじ)●ねじ(ナット部)：JJISB0208(ユニファイ細目ねじ)●ねじ部のシール：シール剤付●適用チューブ：チューブ材質/FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン。チューブ外径/φ1/8”、φo5/32”、φ3/16”、φ1/4”、φ5/16”、φ3/8”、φ1/2”

【材質説明】

●ボディ：C3604、 PBT、 PP●スタッド：C3604(ねじ部)●チャック：SUS304●ガイド：SUS304●リリースブッシュ：POM●パッキン、Oリング、シールリング：NBR●ガスケット：SUS304・NBR

【付属品説明】

●シール剤付

【使用上の注意説明】

●ソフトナイロンチューブの場合、水は使用できません。●サージ圧は最高使用圧力以下に抑えてご使用ください。●漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

●チューブ取付方向はフリーで2独立。●チューブ着脱性向上●小型・軽量化

【用途説明】

めねじ部からの直角方向の分岐配管に使用。

【仕様説明】

●適用チューブ：インチサイズ●接続ねじ：UNF、NPT●使用流体：空気、水●使用圧力範囲：-100kPa～1MPa●保証耐圧力：3MPa●周囲温度および使用流体温度：-5～60℃、水の場合/0～40℃(凍結なきこと)●ねじ(取付部)：JANSI/ASME1.20.1(NPTねじ)、JISB0208(ユニファイ細目ねじ)●ねじ(ナット部)：JJISB0208(ユニファイ細目ねじ)●ねじ部のシール：シール剤付●適用チューブ：チューブ材質/FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン。チューブ外径/φ1/8”、φo5/32”、φ3/16”、φ1/4”、φ5/16”、φ3/8”、φ1/2”

【材質説明】

●ボディ：C3604、 PBT、 PP●スタッド：C3604(ねじ部)●チャック：SUS304●ガイド：SUS304●リリースブッシュ：POM●パッキン、Oリング、シールリング：NBR●ガスケット：SUS304・NBR

【付属品説明】

●シール剤付

【使用上の注意説明】

●ソフトナイロンチューブの場合、水は使用できません。●サージ圧は最高使用圧力以下に抑えてご使用ください。●漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

詳細を表示する
商品コード
型式
適用チューブ外径(インチ)
接続ねじNPT
H(六角対辺)
出荷目安
定価（税抜）
販売価格
数量
00021048
KQ2VD01-34AS（1セット：10個入）
φ1/8
45665
14.29
5営業日出荷
13,283円
7,436円
税込 8,180円
00021050
KQ2VD03-34AS（1セット：10個入）
φ5/32
45665
14.29
5営業日出荷
13,283円
7,436円
税込 8,180円
00021052
KQ2VD05-34AS（1セット：10個入）
φ3/16
45665
14.29
5営業日出荷
13,283円
7,436円
税込 8,180円
00021054
KQ2VD07-34AS（1セット：10個入）
φ1/4
45665
14.29
5営業日出荷
14,025円
7,839円
税込 8,623円
00021056
KQ2VD07-35AS（1セット：10個入）
φ1/4
45661
14.29
5営業日出荷
14,503円
7,982円
税込 8,780円
00021058
KQ2VD07-36AS（1セット：10個入）
φ1/4
45724
17.46
5営業日出荷
15,720円
8,671円
税込 9,539円
00021060
KQ2VD09-35AS（1セット：10個入）
φ5/16
45661
19
5営業日出荷
16,014円
8,944円
税込 9,839円
00021062
KQ2VD09-36AS（1セット：10個入）
φ5/16
45724
19
5営業日出荷
16,318円
9,087円
税込 9,996円
00021064
KQ2VD09-37AS（1セット：10個入）
φ5/16
45659
22.23
5営業日出荷
17,059円
9,503円
税込 10,454円
00021066
KQ2VD11-35AS（1セット：10個入）
φ3/8
45661
22.23
5営業日出荷
17,363円
9,633円
税込 10,597円
00021068
KQ2VD11-36AS（1セット：10個入）
φ3/8
45724
22.23
5営業日出荷
17,535円
9,776円
税込 10,754円
00021070
KQ2VD11-37AS（1セット：10個入）
φ3/8
45659
22.23
5営業日出荷
17,829円
9,906円
税込 10,897円
00021072
KQ2VD13-36AS（1セット：10個入）
φ1/2
45724
25.4
5営業日出荷
20,271円
11,284円
税込 12,413円
00021074
KQ2VD13-37AS（1セット：10個入）
φ1/2
45659
25.4
5営業日出荷
20,670円
11,427円
税込 12,570円
