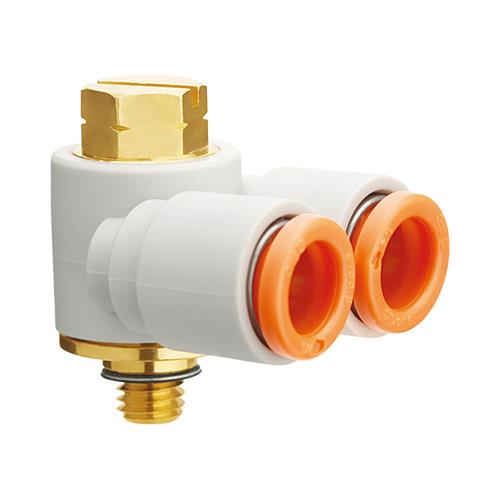

ブランチユニバーサルエルボ <KQ2Z0>

メーカー名:SMC

販売価格
4,680円~
税込5,148円~

●ボディの六角頭部をボックスレンチで締付けると共に分岐配管用のエルボユニオン。●ガスケットシール●チューブ着脱性向上●小型・軽量化

【仕様説明】

●接続ねじUNF:10-32UNF●H(六角対辺):8●M:13.3●最小穴径:2.5●適用チューブ:インチサイズ●接続ねじ:UNF、NPT●使用流体:空気、水●使用圧力範囲:-100kPa~1MPa●保証耐圧力:3MPa●周囲温度および使用流体温度:-5~60℃、水の場合/0~40℃(凍結なきこと)●ねじ(取付部):JANSI/ASME1.20.1(NPTねじ)、JISB0208(ユニファイ細目ねじ)●ねじ(ナット部):JJISB0208(ユニファイ細目ねじ)●ねじ部のシール:シール剤付●適用チューブ:チューブ材質/FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン。チューブ外径/φ1/8”、φo5/32”、φ3/16”、φ1/4”、φ5/16”、φ3/8”、φ1/2”

【材質説明】

●ボディ:C3604、 PBT、 PP●スタッド:C3604(ねじ部)●チャック:SUS304●ガイド:SUS304●リリースブッシュ:POM●パッキン、Oリング、シールリング:NBR●ガスケット:SUS304・NBR

【使用上の注意説明】

●ソフトナイロンチューブの場合、水は使用できません。●サージ圧は最高使用圧力以下に抑えてご使用ください。●漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

●ボディの六角頭部をボックスレンチで締付けると共に分岐配管用のエルボユニオン。●ガスケットシール●チューブ着脱性向上●小型・軽量化

【仕様説明】

●接続ねじUNF:10-32UNF●H(六角対辺):8●M:13.3●最小穴径:2.5●適用チューブ:インチサイズ●接続ねじ:UNF、NPT●使用流体:空気、水●使用圧力範囲:-100kPa~1MPa●保証耐圧力:3MPa●周囲温度および使用流体温度:-5~60℃、水の場合/0~40℃(凍結なきこと)●ねじ(取付部):JANSI/ASME1.20.1(NPTねじ)、JISB0208(ユニファイ細目ねじ)●ねじ(ナット部):JJISB0208(ユニファイ細目ねじ)●ねじ部のシール:シール剤付●適用チューブ:チューブ材質/FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン。チューブ外径/φ1/8”、φo5/32”、φ3/16”、φ1/4”、φ5/16”、φ3/8”、φ1/2”

【材質説明】

●ボディ:C3604、 PBT、 PP●スタッド:C3604(ねじ部)●チャック:SUS304●ガイド:SUS304●リリースブッシュ:POM●パッキン、Oリング、シールリング:NBR●ガスケット:SUS304・NBR

【使用上の注意説明】

●ソフトナイロンチューブの場合、水は使用できません。●サージ圧は最高使用圧力以下に抑えてご使用ください。●漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

詳細を表示する
商品コード
型式
適用チューブ外径(インチ)
接続ねじUNF
H(六角対辺)
出荷目安
定価(税抜)
販売価格
数量
KQ2Z01-32A(1セット:10個入)
φ1/8
10-32UNF
8
5営業日出荷
8,305円
4,680円
税込 5,148円
KQ2Z01-32N(1セット:10個入)
φ1/8
10-32UNF
8
5営業日出荷
8,580円
4,823円
税込 5,306円
KQ2Z03-32A(1セット:10個入)
φ5/32
10-32UNF
8
5営業日出荷
8,305円
4,680円
税込 5,148円
KQ2Z03-32N(1セット:10個入)
φ5/32
10-32UNF
8
5営業日出荷
8,580円
4,823円
税込 5,306円
KQ2Z07-32A(1セット:10個入)
φ1/4
10-32UNF
8
5営業日出荷
8,460円
4,680円
税込 5,148円
KQ2Z07-32N(1セット:10個入)
φ1/4
10-32UNF
8
出荷日別途案内
8,756円
4,823円
税込 5,305円
