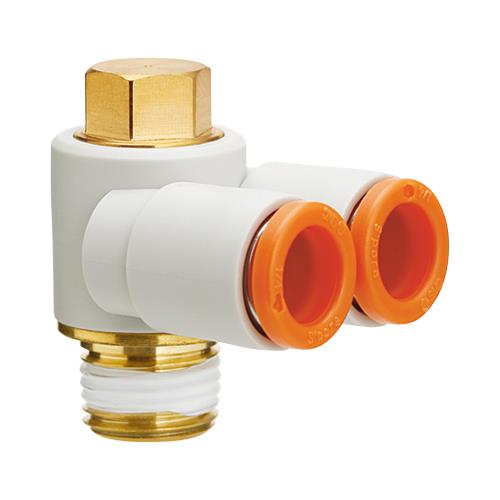

ブランチユニバーサルエルボ シール剤付 <KQ2Z>

メーカー名:SMC

販売価格
4,823円~
税込5,305円~

●ボディの六角頭部をボックスレンチで締付けると共に分岐配管用のエルボユニオン。●チューブ着脱性向上●小型・軽量化

【仕様説明】

●適用チューブ:インチサイズ●接続ねじ:UNF、NPT●使用流体:空気、水●使用圧力範囲:-100kPa~1MPa●保証耐圧力:3MPa●周囲温度および使用流体温度:-5~60℃、水の場合/0~40℃(凍結なきこと)●ねじ(取付部):JANSI/ASME1.20.1(NPTねじ)、JISB0208(ユニファイ細目ねじ)●ねじ(ナット部):JJISB0208(ユニファイ細目ねじ)●ねじ部のシール:シール剤付●適用チューブ:チューブ材質/FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン。チューブ外径/φ1/8”、φo5/32”、φ3/16”、φ1/4”、φ5/16”、φ3/8”、φ1/2”

【材質説明】

●ボディ:C3604、 PBT、 PP●スタッド:C3604(ねじ部)●チャック:SUS304●ガイド:SUS304●リリースブッシュ:POM●パッキン、Oリング、シールリング:NBR●ガスケット:SUS304・NBR

【付属品説明】

●シール剤付

【使用上の注意説明】

●ソフトナイロンチューブの場合、水は使用できません。●サージ圧は最高使用圧力以下に抑えてご使用ください。●漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

●ボディの六角頭部をボックスレンチで締付けると共に分岐配管用のエルボユニオン。●チューブ着脱性向上●小型・軽量化

【仕様説明】

●適用チューブ:インチサイズ●接続ねじ:UNF、NPT●使用流体:空気、水●使用圧力範囲:-100kPa~1MPa●保証耐圧力:3MPa●周囲温度および使用流体温度:-5~60℃、水の場合/0~40℃(凍結なきこと)●ねじ(取付部):JANSI/ASME1.20.1(NPTねじ)、JISB0208(ユニファイ細目ねじ)●ねじ(ナット部):JJISB0208(ユニファイ細目ねじ)●ねじ部のシール:シール剤付●適用チューブ:チューブ材質/FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン。チューブ外径/φ1/8”、φo5/32”、φ3/16”、φ1/4”、φ5/16”、φ3/8”、φ1/2”

【材質説明】

●ボディ:C3604、 PBT、 PP●スタッド:C3604(ねじ部)●チャック:SUS304●ガイド:SUS304●リリースブッシュ:POM●パッキン、Oリング、シールリング:NBR●ガスケット:SUS304・NBR

【付属品説明】

●シール剤付

【使用上の注意説明】

●ソフトナイロンチューブの場合、水は使用できません。●サージ圧は最高使用圧力以下に抑えてご使用ください。●漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

詳細を表示する
商品コード
型式
適用チューブ外径(インチ)
接続ねじNPT
H(六角対辺)
出荷目安
定価(税抜)
販売価格
数量
KQ2Z01-34AS(1セット:10個入)
φ1/8
45665
8
5営業日出荷
8,802円
4,953円
税込 5,449円
KQ2Z03-34AS(1セット:10個入)
φ5/32
45665
8
5営業日出荷
8,530円
4,823円
税込 5,306円
KQ2Z05-34AS(1セット:10個入)
φ3/16
45665
8
5営業日出荷
8,833円
4,953円
税込 5,449円
KQ2Z07-34AS(1セット:10個入)
φ1/4
45665
8
5営業日出荷
8,833円
4,953円
税込 5,449円
KQ2Z07-35AS(1セット:10個入)
φ1/4
45661
45972
5営業日出荷
10,698円
5,915円
税込 6,507円
KQ2Z09-34AS(1セット:10個入)
φ5/16
45665
45972
5営業日出荷
9,928円
5,512円
税込 6,064円
KQ2Z09-35AS(1セット:10個入)
φ5/16
45661
45972
5営業日出荷
10,698円
5,915円
税込 6,507円
KQ2Z09-36AS(1セット:10個入)
φ5/16
45724
45998
5営業日出荷
14,328円
7,982円
税込 8,781円
KQ2Z11-35AS(1セット:10個入)
φ3/8
45661
45998
5営業日出荷
12,311円
6,877円
税込 7,565円
KQ2Z11-36AS(1セット:10個入)
φ3/8
45724
45998
5営業日出荷
14,328円
7,982円
税込 8,781円
KQ2Z13-36AS(1セット:10個入)
φ1/2
45724
17.46
5営業日出荷
15,517円
8,671円
税込 9,539円
KQ2Z13-37AS(1セット:10個入)
φ1/2
45659
17.46
5営業日出荷
17,958円
9,906円
税込 10,897円
