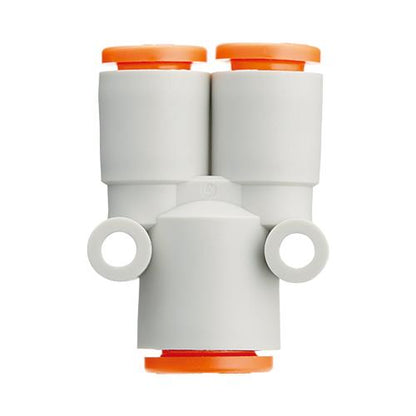

異径ユニオンワイ ＜KQ2U-A＞

メーカー名：SMC

販売価格
4,134円~
税込4,547円~

●ナイロンにもウレタンにも使用可能大きな保持力。チャックにより確実な喰い付きを行い、チューブ保持力を増大。●低真空から1MPaまで使用可能。特殊形状により、確実なシールおよび、チューブ挿入時の抵抗が小。●軽い取外し力。チャックがチューブへ必要以上に喰い込むのを防止。●狭いスペースでの配管に効果的。ボディとねじ部が回転し、位置決めが可能。●ワンタッチ着脱。真空一100kPa使用可能●適用チューブ チューブ材質：FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン/チューブ外径：Φ1/8”、Φ5/32”、 Φ3/16”、 Φ1/4”、 Φ5/16”、 Φ3/8”、 Φ1/2”●同一方向にサイズダウンして分岐するチューブ同士の接続に使用。

【仕様説明】

●使用流体：空気、水●使用圧力範囲：ー100kPa～1MPa●保証耐圧力：3MPa●周囲温度および使用流体温度：-5～60℃、水の場合：0～40℃(凍結なきこと)●ねじ 取付部：ANSI/ASME1.20.1(NPTねじ)、JIS B0208(ユニファイ細目ねじ) ナット部：JIS B0208(ユニファイ細目ねじ)●ねじ部のシール：シール剤付●主要部品材質 ボディ：C3604、PBT、 PP/スタッド：C3604(ねじ部)/チャック：SUS304/ガイド：SUS304/リリースブッシュ：POM●パッキン、Oリング、シールリング：NBR●ガスケット：SUS304・NBR

●ナイロンにもウレタンにも使用可能大きな保持力。チャックにより確実な喰い付きを行い、チューブ保持力を増大。●低真空から1MPaまで使用可能。特殊形状により、確実なシールおよび、チューブ挿入時の抵抗が小。●軽い取外し力。チャックがチューブへ必要以上に喰い込むのを防止。●狭いスペースでの配管に効果的。ボディとねじ部が回転し、位置決めが可能。●ワンタッチ着脱。真空一100kPa使用可能●適用チューブ チューブ材質：FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン/チューブ外径：Φ1/8”、Φ5/32”、 Φ3/16”、 Φ1/4”、 Φ5/16”、 Φ3/8”、 Φ1/2”●同一方向にサイズダウンして分岐するチューブ同士の接続に使用。

【仕様説明】

●使用流体：空気、水●使用圧力範囲：ー100kPa～1MPa●保証耐圧力：3MPa●周囲温度および使用流体温度：-5～60℃、水の場合：0～40℃(凍結なきこと)●ねじ 取付部：ANSI/ASME1.20.1(NPTねじ)、JIS B0208(ユニファイ細目ねじ) ナット部：JIS B0208(ユニファイ細目ねじ)●ねじ部のシール：シール剤付●主要部品材質 ボディ：C3604、PBT、 PP/スタッド：C3604(ねじ部)/チャック：SUS304/ガイド：SUS304/リリースブッシュ：POM●パッキン、Oリング、シールリング：NBR●ガスケット：SUS304・NBR

詳細を表示する
商品コード
型式
適用チューブ外径(インチ)(a)
適用チューブ外径(インチ)(b)
φD1
出荷目安
定価（税抜）
販売価格
数量
00021423
KQ2U01-03A（1セット：10個入）
φ1/8
φ5/32
45839
5営業日出荷
7,858円
4,407円
税込 4,848円
00021424
KQ2U01-07A（1セット：10個入）
φ1/8
φ1/4
45839
5営業日出荷
8,285円
4,680円
税込 5,148円
00021425
KQ2U03-05A（1セット：10個入）
φ5/32
φ3/16
45871
5営業日出荷
7,709円
4,264円
税込 4,691円
00021426
KQ2U03-07A（1セット：10個入）
φ5/32
φ1/4
45871
5営業日出荷
7,310円
4,134円
税込 4,548円
00021427
KQ2U05-07A（1セット：10個入）
φ3/16
φ1/4
45901
5営業日出荷
8,063円
4,537円
税込 4,991円
00021428
KQ2U07-09A（1セット：10個入）
φ1/4
φ5/16
45962
5営業日出荷
8,460円
4,680円
税込 5,148円
00021429
KQ2U07-11A（1セット：10個入）
φ1/4
φ3/8
45962
5営業日出荷
9,928円
5,512円
税込 6,064円
00021430
KQ2U09-11A（1セット：10個入）
φ5/16
φ3/8
13.2
5営業日出荷
9,928円
5,512円
税込 6,064円
00021431
KQ2U09-13A（1セット：10個入）
φ5/16
φ1/2
13.2
5営業日出荷
10,873円
6,058円
税込 6,664円
00021432
KQ2U11-13A（1セット：10個入）
φ3/8
φ1/2
15.4
5営業日出荷
11,045円
6,188円
税込 6,807円
