  • 45°エルボユニオン(ガスケットシール) ＜KQ2K-U＞
  • 45°エルボユニオン(ガスケットシール) ＜KQ2K-U＞
  • 45°エルボユニオン(ガスケットシール) ＜KQ2K-U＞
1 3
1 3

45°エルボユニオン(ガスケットシール) ＜KQ2K-U＞

メーカー名：SMC

販売価格
2,613円~
税込2,874円~

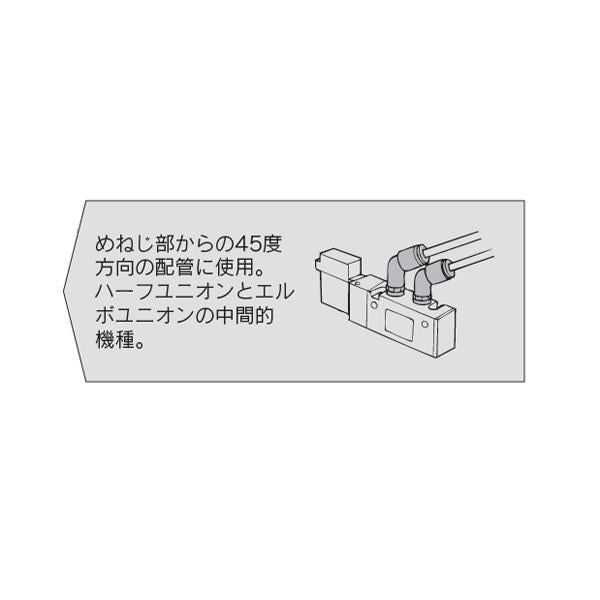

●ナイロンにもウレタンにも使用可能大きな保持力。チャックにより確実な喰い付きを行い、チューブ保持力を増大。●低真空から1MPaまで使用可能。特殊形状により、確実なシールおよび、チューブ挿入時の抵抗が小。●軽い取外し力。チャックがチューブへ必要以上に喰い込むのを防止。●狭いスペースでの配管に効果的ボディとねじ部が回転可能。(位置決め程度)●各種規格管用めねじ(Rc、 G、 NPT、 NPTF)に適用する独自のねじ構造を採用●ガスケットシール方式により、ねじ込み時間を大幅に削減●適用チューブ。チューブ材質：FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン チューブ外径：Φ4、Φ6、Φ8、Φ12、Φ16●めねじ部からの45度方向の配管に使用。ハーフユニオンとエルボユニオンの中間的機種。

【仕様説明】

●使用流体：空気、水●使用圧力範囲：-100kPa～1MPa●保証耐圧力：3MPa●周囲温度および使用流体温度：-5～60℃、水の場合：0～40℃(凍結なきこと)●主要部品材質 ボディ：C3604、PBT/スタッド：C3604(ねじ部)/チャック：SUS304/ガイド：SUS304/リリースブッシュ：POM/パッキン、Oリング：NBR/ガスケット：SUS304・NBR

●ナイロンにもウレタンにも使用可能大きな保持力。チャックにより確実な喰い付きを行い、チューブ保持力を増大。●低真空から1MPaまで使用可能。特殊形状により、確実なシールおよび、チューブ挿入時の抵抗が小。●軽い取外し力。チャックがチューブへ必要以上に喰い込むのを防止。●狭いスペースでの配管に効果的ボディとねじ部が回転可能。(位置決め程度)●各種規格管用めねじ(Rc、 G、 NPT、 NPTF)に適用する独自のねじ構造を採用●ガスケットシール方式により、ねじ込み時間を大幅に削減●適用チューブ。チューブ材質：FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン チューブ外径：Φ4、Φ6、Φ8、Φ12、Φ16●めねじ部からの45度方向の配管に使用。ハーフユニオンとエルボユニオンの中間的機種。

【仕様説明】

●使用流体：空気、水●使用圧力範囲：-100kPa～1MPa●保証耐圧力：3MPa●周囲温度および使用流体温度：-5～60℃、水の場合：0～40℃(凍結なきこと)●主要部品材質 ボディ：C3604、PBT/スタッド：C3604(ねじ部)/チャック：SUS304/ガイド：SUS304/リリースブッシュ：POM/パッキン、Oリング：NBR/ガスケット：SUS304・NBR

詳細を表示する
商品コード
型式
適用チューブ外径
接続ねじUni
H(六角対辺)
出荷目安
定価（税抜）
販売価格
数量
00021840
KQ2K04-U01A（1セット：10個入）
φ4mm
45665
10
5営業日出荷
4,725円
2,613円
税込 2,875円
00021842
KQ2K04-U02A（1セット：10個入）
φ4mm
45661
14
5営業日出荷
5,495円
3,029円
税込 3,332円
00021843
KQ2K04-U02N（1セット：10個入）
φ4mm
45661
14
5営業日出荷
5,770円
3,302円
税込 3,633円
00021844
KQ2K06-U01A（1セット：10個入）
φ6mm
45665
10
5営業日出荷
4,998円
2,886円
税込 3,175円
00021845
KQ2K06-U01N（1セット：10個入）
φ6mm
45665
10
5営業日出荷
5,273円
3,029円
税込 3,332円
00021846
KQ2K06-U02A（1セット：10個入）
φ6mm
45661
14
5営業日出荷
5,325円
3,029円
税込 3,332円
00021848
KQ2K06-U03A（1セット：10個入）
φ6mm
45724
17
5営業日出荷
5,892円
3,302円
税込 3,633円
00021850
KQ2K08-U01A（1セット：10個入）
φ8mm
45665
10
5営業日出荷
5,720円
3,172円
税込 3,490円
00021852
KQ2K08-U02A（1セット：10個入）
φ8mm
45661
14
5営業日出荷
6,023円
3,445円
税込 3,790円
00021853
KQ2K08-U02N（1セット：10個入）
φ8mm
45661
14
5営業日出荷
6,296円
3,575円
税込 3,933円
00021854
KQ2K08-U03A（1セット：10個入）
φ8mm
45724
17
5営業日出荷
6,316円
3,575円
税込 3,933円
00021856
KQ2K10-U01A（1セット：10個入）
φ10mm
45665
14
5営業日出荷
7,808円
4,407円
税込 4,848円
00021858
KQ2K10-U02A（1セット：10個入）
φ10mm
45661
17
5営業日出荷
7,808円
4,407円
税込 4,848円
00021860
KQ2K10-U03A（1セット：10個入）
φ10mm
45724
17
5営業日出荷
7,962円
4,407円
税込 4,848円
00021862
KQ2K10-U04A（1セット：10個入）
φ10mm
45659
22
5営業日出荷
8,702円
4,823円
税込 5,306円
00021864
KQ2K12-U02A（1セット：10個入）
φ12mm
45661
17
5営業日出荷
9,878円
5,512円
税込 6,064円
00021866
KQ2K12-U03A（1セット：10個入）
φ12mm
45724
17
5営業日出荷
9,878円
5,512円
税込 6,064円
00021868
KQ2K12-U04A（1セット：10個入）
φ12mm
45659
22
5営業日出荷
10,749円
6,058円
税込 6,664円
