  • ロングエルボユニオン(ガスケットシール) ＜KQ2W-U＞
  • ロングエルボユニオン(ガスケットシール) ＜KQ2W-U＞
  • ロングエルボユニオン(ガスケットシール) ＜KQ2W-U＞
1 3
1 3

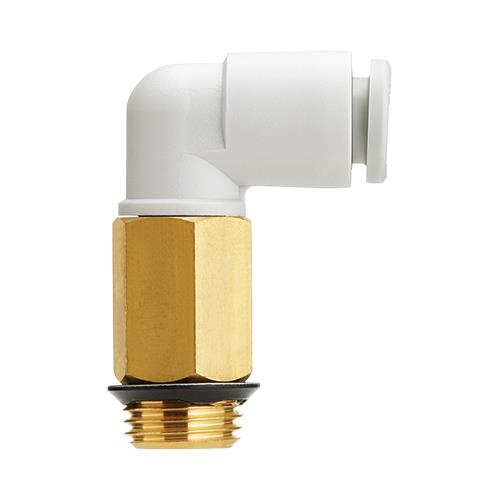

ロングエルボユニオン(ガスケットシール) ＜KQ2W-U＞

メーカー名：SMC

販売価格
3,991円~
税込4,390円~

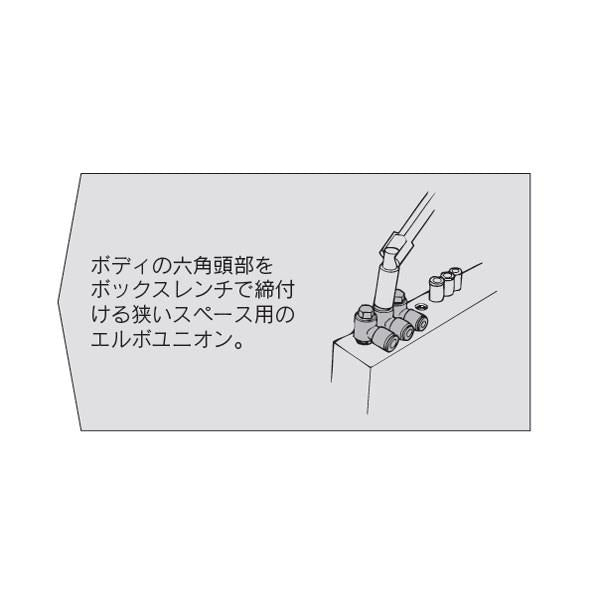

●ナイロンにもウレタンにも使用可能大きな保持力。チャックにより確実な喰い付きを行い、チューブ保持力を増大。●低真空から1MPaまで使用可能。特殊形状により、確実なシールおよび、チューブ挿入時の抵抗が小。●軽い取外し力。チャックがチューブへ必要以上に喰い込むのを防止。●狭いスペースでの配管に効果的ボディとねじ部が回転可能。(位置決め程度)●各種規格管用めねじ(Rc、 G、 NPT、 NPTF)に適用する独自のねじ構造を採用●ガスケットシール方式により、ねじ込み時間を大幅に削減●適用チューブ。チューブ材質：FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン チューブ外径：Φ4、Φ6、Φ8、Φ12、Φ16●基本的にはエルボユニオンと同一に使用。●相違点は配管を立体化して継手の干渉を防止する場合に使用。

【仕様説明】

●使用流体：空気、水●使用圧力範囲：-100kPa～1MPa●保証耐圧力：3MPa●周囲温度および使用流体温度：-5～60℃、水の場合：0～40℃(凍結なきこと)●主要部品材質 ボディ：C3604、PBT/スタッド：C3604(ねじ部)/チャック：SUS304/ガイド：SUS304/リリースブッシュ：POM/パッキン、Oリング：NBR/ガスケット：SUS304・NBR

●ナイロンにもウレタンにも使用可能大きな保持力。チャックにより確実な喰い付きを行い、チューブ保持力を増大。●低真空から1MPaまで使用可能。特殊形状により、確実なシールおよび、チューブ挿入時の抵抗が小。●軽い取外し力。チャックがチューブへ必要以上に喰い込むのを防止。●狭いスペースでの配管に効果的ボディとねじ部が回転可能。(位置決め程度)●各種規格管用めねじ(Rc、 G、 NPT、 NPTF)に適用する独自のねじ構造を採用●ガスケットシール方式により、ねじ込み時間を大幅に削減●適用チューブ。チューブ材質：FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン チューブ外径：Φ4、Φ6、Φ8、Φ12、Φ16●基本的にはエルボユニオンと同一に使用。●相違点は配管を立体化して継手の干渉を防止する場合に使用。

【仕様説明】

●使用流体：空気、水●使用圧力範囲：-100kPa～1MPa●保証耐圧力：3MPa●周囲温度および使用流体温度：-5～60℃、水の場合：0～40℃(凍結なきこと)●主要部品材質 ボディ：C3604、PBT/スタッド：C3604(ねじ部)/チャック：SUS304/ガイド：SUS304/リリースブッシュ：POM/パッキン、Oリング：NBR/ガスケット：SUS304・NBR

詳細を表示する
商品コード
型式
適用チューブ外径
接続ねじUni
H(六角対辺)
出荷目安
定価（税抜）
販売価格
数量
00021890
KQ2W04-U01A（1セット：10個入）
φ4mm
45665
10
5営業日出荷
7,068円
3,991円
税込 4,391円
00021891
KQ2W04-U01N（1セット：10個入）
φ4mm
45665
10
5営業日出荷
7,616円
4,264円
税込 4,691円
00021892
KQ2W04-U02A（1セット：10個入）
φ4mm
45661
14
5営業日出荷
7,636円
4,264円
税込 4,691円
00021893
KQ2W04-U02N（1セット：10個入）
φ4mm
45661
14
5営業日出荷
8,204円
4,537円
税込 4,991円
00021894
KQ2W06-U01A（1セット：10個入）
φ6mm
45665
10
5営業日出荷
7,068円
3,991円
税込 4,391円
00021895
KQ2W06-U01N（1セット：10個入）
φ6mm
45665
10
5営業日出荷
7,616円
4,264円
税込 4,691円
00021896
KQ2W06-U02A（1セット：10個入）
φ6mm
45661
14
5営業日出荷
7,636円
4,264円
税込 4,691円
00021897
KQ2W06-U02N（1セット：10個入）
φ6mm
45661
14
5営業日出荷
8,204円
4,537円
税込 4,991円
00021898
KQ2W06-U03A（1セット：10個入）
φ6mm
45724
17
5営業日出荷
11,064円
6,188円
税込 6,807円
00021899
KQ2W06-U03N（1セット：10個入）
φ6mm
45724
17
5営業日出荷
11,887円
6,604円
税込 7,265円
00021900
KQ2W08-U01A（1セット：10個入）
φ8mm
45665
10
5営業日出荷
8,386円
4,680円
税込 5,148円
00021901
KQ2W08-U01N（1セット：10個入）
φ8mm
45665
10
5営業日出荷
8,934円
4,953円
税込 5,449円
00021902
KQ2W08-U02A（1セット：10個入）
φ8mm
45661
14
5営業日出荷
8,833円
4,953円
税込 5,449円
00021903
KQ2W08-U02N（1セット：10個入）
φ8mm
45661
14
5営業日出荷
9,653円
5,369円
税込 5,906円
00021904
KQ2W08-U03A（1セット：10個入）
φ8mm
45724
17
5営業日出荷
11,643円
6,474円
税込 7,122円
00021905
KQ2W08-U03N（1セット：10個入）
φ8mm
45724
17
5営業日出荷
12,738円
7,020円
税込 7,722円
00021906
KQ2W10-U02A（1セット：10個入）
φ10mm
45661
17
5営業日出荷
11,339円
6,331円
税込 6,965円
00021907
KQ2W10-U02N（1セット：10個入）
φ10mm
45661
17
5営業日出荷
12,707円
7,020円
税込 7,722円
00021908
KQ2W10-U03A（1セット：10個入）
φ10mm
45724
17
5営業日出荷
11,643円
6,474円
税込 7,122円
00021909
KQ2W10-U03N（1セット：10個入）
φ10mm
45724
17
5営業日出荷
13,011円
7,293円
税込 8,023円
00021910
KQ2W10-U04A（1セット：10個入）
φ10mm
45659
22
5営業日出荷
14,573円
8,125円
税込 8,938円
00021911
KQ2W10-U04N（1セット：10個入）
φ10mm
45659
22
5営業日出荷
16,512円
9,087円
税込 9,996円
00021912
KQ2W12-U02A（1セット：10個入）
φ12mm
45661
17
5営業日出荷
11,937円
6,604円
税込 7,265円
00021913
KQ2W12-U02N（1セット：10個入）
φ12mm
45661
17
5営業日出荷
13,305円
7,436円
税込 8,180円
00021914
KQ2W12-U03A（1セット：10個入）
φ12mm
45724
17
5営業日出荷
12,109円
6,747円
税込 7,422円
00021915
KQ2W12-U03N（1セット：10個入）
φ12mm
45724
17
5営業日出荷
13,477円
7,436円
税込 8,180円
00021916
KQ2W12-U04A（1セット：10個入）
φ12mm
45659
22
5営業日出荷
14,896円
8,255円
税込 9,081円
00021917
KQ2W12-U04N（1セット：10個入）
φ12mm
45659
22
5営業日出荷
16,835円
9,360円
税込 10,296円
