  • エルボユニオン(ガスケットシール) ＜KQ2L-U＞
  • エルボユニオン(ガスケットシール) ＜KQ2L-U＞
  • エルボユニオン(ガスケットシール) ＜KQ2L-U＞
1 3
1 3

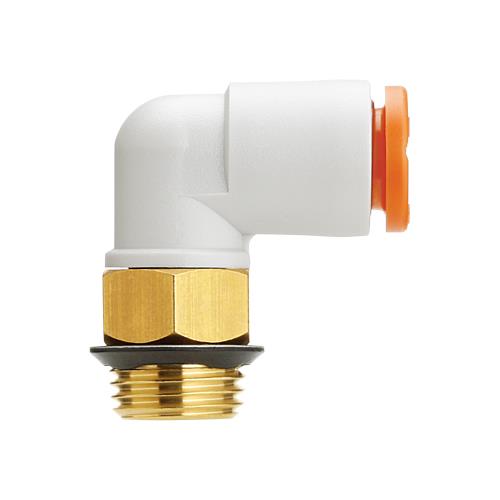

エルボユニオン(ガスケットシール) ＜KQ2L-U＞

メーカー名：SMC

販売価格
2,613円~
税込2,874円~

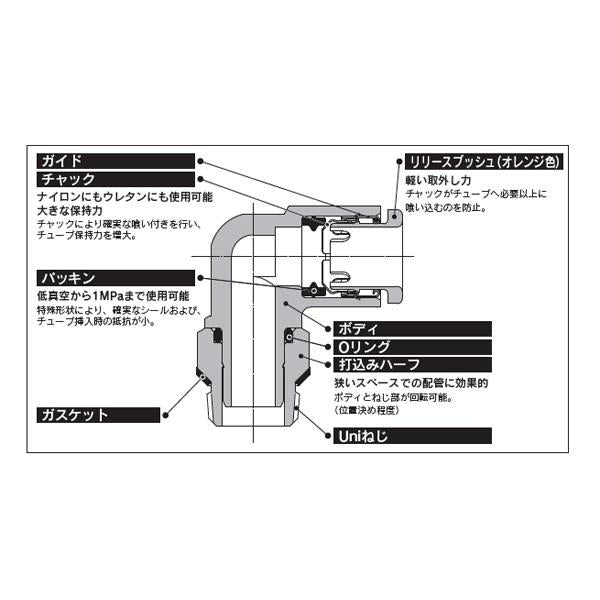

●ナイロンにもウレタンにも使用可能大きな保持力。チャックにより確実な喰い付きを行い、チューブ保持力を増大。●低真空から1MPaまで使用可能。特殊形状により、確実なシールおよび、チューブ挿入時の抵抗が小。●軽い取外し力。チャックがチューブへ必要以上に喰い込むのを防止。●狭いスペースでの配管に効果的。ボディとねじ部が回転可能。(位置決め程度)●適用チューブ チューブ材質：FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン/チューブ外径：Φ1/8”、Φ5/32”、 Φ3/16”、 Φ1/4”、 Φ5/16”、 Φ3/8”、 Φ1/2”●各種規格管用めねじ(Rc、 G、 NPT、 NPTF)に適用する独自のねじ構造を採用●ガスケットシール方式により、ねじ込み時間を大幅に削減●めねじ部からの直角方向の配管に使用。最も一般的な機種。

【仕様説明】

●使用流体：空気、水●使用圧力範囲：-100kPa～1MPa●保証耐圧力：3MPa●周囲温度および使用流体温度：-5～60℃、水の場合：0～40℃(凍結なきこと)●主要部品材質 ボディ：C3604、PBT/スタッド：C3604(ねじ部)/チャック：SUS304/ガイド：SUS304/リリースブッシュ：POM/パッキン、Oリング：NBR/ガスケット：SUS304・NBR

●ナイロンにもウレタンにも使用可能大きな保持力。チャックにより確実な喰い付きを行い、チューブ保持力を増大。●低真空から1MPaまで使用可能。特殊形状により、確実なシールおよび、チューブ挿入時の抵抗が小。●軽い取外し力。チャックがチューブへ必要以上に喰い込むのを防止。●狭いスペースでの配管に効果的。ボディとねじ部が回転可能。(位置決め程度)●適用チューブ チューブ材質：FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン/チューブ外径：Φ1/8”、Φ5/32”、 Φ3/16”、 Φ1/4”、 Φ5/16”、 Φ3/8”、 Φ1/2”●各種規格管用めねじ(Rc、 G、 NPT、 NPTF)に適用する独自のねじ構造を採用●ガスケットシール方式により、ねじ込み時間を大幅に削減●めねじ部からの直角方向の配管に使用。最も一般的な機種。

【仕様説明】

●使用流体：空気、水●使用圧力範囲：-100kPa～1MPa●保証耐圧力：3MPa●周囲温度および使用流体温度：-5～60℃、水の場合：0～40℃(凍結なきこと)●主要部品材質 ボディ：C3604、PBT/スタッド：C3604(ねじ部)/チャック：SUS304/ガイド：SUS304/リリースブッシュ：POM/パッキン、Oリング：NBR/ガスケット：SUS304・NBR

詳細を表示する
商品コード
型式
適用チューブ外径(インチ)
接続ねじUni
H(六角対辺)
出荷目安
定価（税抜）
販売価格
数量
00022050
KQ2L01-U01A（1セット：10個入）
φ1/8
45665
45972
5営業日出荷
4,725円
2,613円
税込 2,875円
00022052
KQ2L01-U02A（1セット：10個入）
φ1/8
45661
14.29
5営業日出荷
5,495円
3,029円
税込 3,332円
00022054
KQ2L03-U01A（1セット：10個入）
φ5/32
45665
45972
5営業日出荷
4,725円
2,613円
税込 2,875円
00022056
KQ2L03-U02A（1セット：10個入）
φ5/32
45661
14.29
5営業日出荷
5,495円
3,029円
税込 3,332円
00022058
KQ2L05-U01A（1セット：10個入）
φ3/16
45665
45972
5営業日出荷
4,725円
2,613円
税込 2,875円
00022060
KQ2L05-U02A（1セット：10個入）
φ3/16
45661
14.29
5営業日出荷
5,495円
3,029円
税込 3,332円
00022062
KQ2L07-U01A（1セット：10個入）
φ1/4
45665
45972
5営業日出荷
4,998円
2,886円
税込 3,175円
00022064
KQ2L07-U02A（1セット：10個入）
φ1/4
45661
14.29
5営業日出荷
5,325円
3,029円
税込 3,332円
00022065
KQ2L07-U02N（1セット：10個入）
φ1/4
45661
14.29
5営業日出荷
5,600円
3,172円
税込 3,490円
00022066
KQ2L07-U03A（1セット：10個入）
φ1/4
45724
17.46
5営業日出荷
5,892円
3,302円
税込 3,633円
00022067
KQ2L07-U03N（1セット：10個入）
φ1/4
45724
17.46
5営業日出荷
6,440円
3,575円
税込 3,933円
00022068
KQ2L09-U01A（1セット：10個入）
φ5/16
45665
45972
5営業日出荷
5,720円
3,172円
税込 3,490円
00022070
KQ2L09-U02A（1セット：10個入）
φ5/16
45661
14.29
5営業日出荷
6,023円
3,445円
税込 3,790円
00022072
KQ2L09-U03A（1セット：10個入）
φ5/16
45724
17.46
5営業日出荷
6,316円
3,575円
税込 3,933円
00022074
KQ2L11-U02A（1セット：10個入）
φ3/8
45661
17.46
5営業日出荷
7,808円
4,407円
税込 4,848円
00022076
KQ2L11-U03A（1セット：10個入）
φ3/8
45724
17.46
5営業日出荷
7,962円
4,407円
税込 4,848円
00022077
KQ2L11-U03N（1セット：10個入）
φ3/8
45724
17.46
5営業日出荷
8,510円
4,680円
税込 5,148円
00022078
KQ2L11-U04A（1セット：10個入）
φ3/8
45659
22.23
5営業日出荷
8,702円
4,823円
税込 5,306円
00022080
KQ2L13-U02A（1セット：10個入）
φ1/2
45661
17.46
5営業日出荷
9,878円
5,512円
税込 6,064円
00022082
KQ2L13-U03A（1セット：10個入）
φ1/2
45724
17.46
5営業日出荷
9,878円
5,512円
税込 6,064円
00022083
KQ2L13-U03N（1セット：10個入）
φ1/2
45724
17.46
5営業日出荷
10,426円
5,785円
税込 6,364円
00022084
KQ2L13-U04A（1セット：10個入）
φ1/2
45659
22.23
5営業日出荷
10,749円
6,058円
税込 6,664円
