  • ロングエルボユニオン(ガスケットシール) ＜KQ2W-U＞
  • ロングエルボユニオン(ガスケットシール) ＜KQ2W-U＞
  • ロングエルボユニオン(ガスケットシール) ＜KQ2W-U＞
1 3
1 3

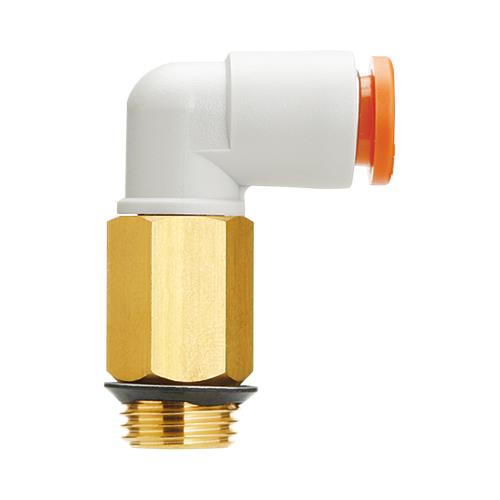

ロングエルボユニオン(ガスケットシール) ＜KQ2W-U＞

メーカー名：SMC

販売価格
4,537円~
税込4,991円~

●ナイロンにもウレタンにも使用可能大きな保持力。チャックにより確実な喰い付きを行い、チューブ保持力を増大。●低真空から1MPaまで使用可能。特殊形状により、確実なシールおよび、チューブ挿入時の抵抗が小。●軽い取外し力。チャックがチューブへ必要以上に喰い込むのを防止。●狭いスペースでの配管に効果的。ボディとねじ部が回転可能。(位置決め程度)●適用チューブ チューブ材質：FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン/チューブ外径：Φ1/8”、Φ5/32”、 Φ3/16”、 Φ1/4”、 Φ5/16”、 Φ3/8”、 Φ1/2”●各種規格管用めねじ(Rc、 G、 NPT、 NPTF)に適用する独自のねじ構造を採用●ガスケットシール方式により、ねじ込み時間を大幅に削減●基本的にはエルボユニオンと同一に使用。●相違点は配管を立体化して継手の干渉を防止する場合に使用。

【仕様説明】

●使用流体：空気、水●使用圧力範囲：-100kPa～1MPa●保証耐圧力：3MPa●周囲温度および使用流体温度：-5～60℃、水の場合：0～40℃(凍結なきこと)●主要部品材質 ボディ：C3604、PBT/スタッド：C3604(ねじ部)/チャック：SUS304/ガイド：SUS304/リリースブッシュ：POM/パッキン、Oリング：NBR/ガスケット：SUS304・NBR

●ナイロンにもウレタンにも使用可能大きな保持力。チャックにより確実な喰い付きを行い、チューブ保持力を増大。●低真空から1MPaまで使用可能。特殊形状により、確実なシールおよび、チューブ挿入時の抵抗が小。●軽い取外し力。チャックがチューブへ必要以上に喰い込むのを防止。●狭いスペースでの配管に効果的。ボディとねじ部が回転可能。(位置決め程度)●適用チューブ チューブ材質：FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン/チューブ外径：Φ1/8”、Φ5/32”、 Φ3/16”、 Φ1/4”、 Φ5/16”、 Φ3/8”、 Φ1/2”●各種規格管用めねじ(Rc、 G、 NPT、 NPTF)に適用する独自のねじ構造を採用●ガスケットシール方式により、ねじ込み時間を大幅に削減●基本的にはエルボユニオンと同一に使用。●相違点は配管を立体化して継手の干渉を防止する場合に使用。

【仕様説明】

●使用流体：空気、水●使用圧力範囲：-100kPa～1MPa●保証耐圧力：3MPa●周囲温度および使用流体温度：-5～60℃、水の場合：0～40℃(凍結なきこと)●主要部品材質 ボディ：C3604、PBT/スタッド：C3604(ねじ部)/チャック：SUS304/ガイド：SUS304/リリースブッシュ：POM/パッキン、Oリング：NBR/ガスケット：SUS304・NBR

詳細を表示する
商品コード
型式
適用チューブ外径(インチ)
接続ねじUni
H(六角対辺)
出荷目安
定価（税抜）
販売価格
数量
00022086
KQ2W01-U01A（1セット：10個入）
φ1/8
45665
45972
5営業日出荷
8,204円
4,537円
税込 4,991円
00022088
KQ2W01-U02A（1セット：10個入）
φ1/8
45661
14.29
5営業日出荷
9,524円
5,369円
税込 5,906円
00022090
KQ2W03-U01A（1セット：10個入）
φ5/32
45665
45972
5営業日出荷
8,083円
4,537円
税込 4,991円
00022092
KQ2W03-U02A（1セット：10個入）
φ5/32
45661
14.29
5営業日出荷
9,400円
5,226円
税込 5,749円
00022094
KQ2W05-U01A（1セット：10個入）
φ3/16
45665
45972
5営業日出荷
8,083円
4,537円
税込 4,991円
00022096
KQ2W05-U02A（1セット：10個入）
φ3/16
45661
14.29
5営業日出荷
9,400円
5,226円
税込 5,749円
00022098
KQ2W07-U01A（1セット：10個入）
φ1/4
45665
45972
5営業日出荷
8,083円
4,537円
税込 4,991円
00022100
KQ2W07-U02A（1セット：10個入）
φ1/4
45661
14.29
5営業日出荷
9,400円
5,226円
税込 5,749円
00022102
KQ2W07-U03A（1セット：10個入）
φ1/4
45724
17.46
5営業日出荷
11,064円
6,188円
税込 6,807円
00022104
KQ2W09-U01A（1セット：10個入）
φ5/16
45665
45972
5営業日出荷
9,249円
5,096円
税込 5,606円
00022106
KQ2W09-U02A（1セット：10個入）
φ5/16
45661
14.29
5営業日出荷
10,275円
5,785円
税込 6,364円
00022108
KQ2W09-U03A（1セット：10個入）
φ5/16
45724
17.46
5営業日出荷
12,036円
6,747円
税込 7,422円
00022110
KQ2W11-U02A（1セット：10個入）
φ3/8
45661
17.46
5営業日出荷
13,477円
7,436円
税込 8,180円
00022112
KQ2W11-U03A（1セット：10個入）
φ3/8
45724
17.46
5営業日出荷
14,199円
7,839円
税込 8,623円
00022114
KQ2W11-U04A（1セット：10個入）
φ3/8
45659
22.23
5営業日出荷
18,233円
10,049円
税込 11,054円
00022116
KQ2W13-U02A（1セット：10個入）
φ1/2
45661
17.46
5営業日出荷
14,623円
8,125円
税込 8,938円
00022118
KQ2W13-U03A（1セット：10個入）
φ1/2
45724
17.46
5営業日出荷
15,323円
8,528円
税込 9,381円
00022120
KQ2W13-U04A（1セット：10個入）
φ1/2
45659
22.23
5営業日出荷
19,372円
10,738円
税込 11,812円
