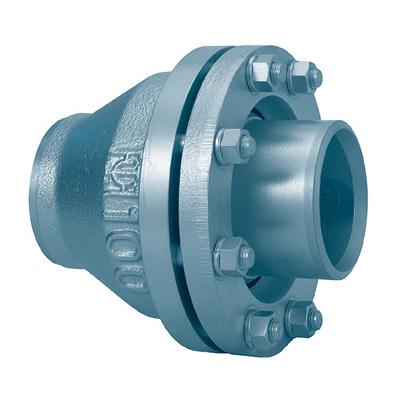

J102型 ボールジョイント <J102-CKMJ2S0>

メーカー名:フシマン

販売価格
164,500円~
税込180,950円~

●規格品●小スペースで大きな伸縮量を吸収●応用範囲が広く長寿命●強度が小さくてすむ固定点●防錆処理を施されたボール●漏れのない気密設計●全ての動きを同時吸収●堅牢な構造●相互干渉の予測●SHASE-S 007適合品●2MPaボール形

【仕様説明】

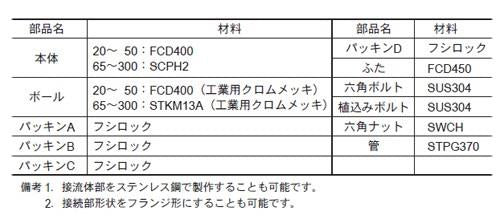

●流体:蒸気、冷温水、液体、気体●最高温度:220℃●最高圧力:2.0MPa●接続方法:溶接●伸び:最大傾き角65~150A/25°、200A/20°、250・300A/16°●縮み:最大傾き角65~150A/25°、200A/20°、250・300A/16°【材質】●本体:SCPH●スリーブ・ボール:STKMに特殊処理【用途】●外気の温度変化や輸送流体の温度差等によって膨張・収縮するパイプライン。●機器やタンク等で地盤沈下によって軸心の曲がりが発生するパイプライン。●風水害や地震等によって配管が移動するおそれのあるパイプライン。●ねじれ又は回転力が作用するパイプライン。●免震ビルにおいて建物と地面の変位(縦・横・斜め)を吸収する必要があるパイプライン。

●規格品●小スペースで大きな伸縮量を吸収●応用範囲が広く長寿命●強度が小さくてすむ固定点●防錆処理を施されたボール●漏れのない気密設計●全ての動きを同時吸収●堅牢な構造●相互干渉の予測●SHASE-S 007適合品●2MPaボール形

【仕様説明】

●流体:蒸気、冷温水、液体、気体●最高温度:220℃●最高圧力:2.0MPa●接続方法:溶接●伸び:最大傾き角65~150A/25°、200A/20°、250・300A/16°●縮み:最大傾き角65~150A/25°、200A/20°、250・300A/16°【材質】●本体:SCPH●スリーブ・ボール:STKMに特殊処理【用途】●外気の温度変化や輸送流体の温度差等によって膨張・収縮するパイプライン。●機器やタンク等で地盤沈下によって軸心の曲がりが発生するパイプライン。●風水害や地震等によって配管が移動するおそれのあるパイプライン。●ねじれ又は回転力が作用するパイプライン。●免震ビルにおいて建物と地面の変位(縦・横・斜め)を吸収する必要があるパイプライン。

詳細を表示する
商品コード
型式
呼び径
L×Dmm"."重量(kg)
出荷目安
定価(税抜)
販売価格
数量
J102-65CKMJ2S0
65
170×165"."46266
10営業日出荷
オープン価格
164,500円
税込 180,950円
J102-80CKMJ2S0
80
190×180"."13
10営業日出荷
オープン価格
196,700円
税込 216,370円
J102-100CKMJ2S0
10営業日出荷 メーカー直送
オープン価格
256,900円
税込 282,590円
J102-125CKMJ2S0
10営業日出荷 メーカー直送
オープン価格
385,000円
税込 423,500円
J102-150CKMJ2S0
10営業日出荷 メーカー直送
オープン価格
441,700円
税込 485,870円
J102-200CKMJ2S0
10営業日出荷 メーカー直送
オープン価格
700,000円
税込 770,000円
