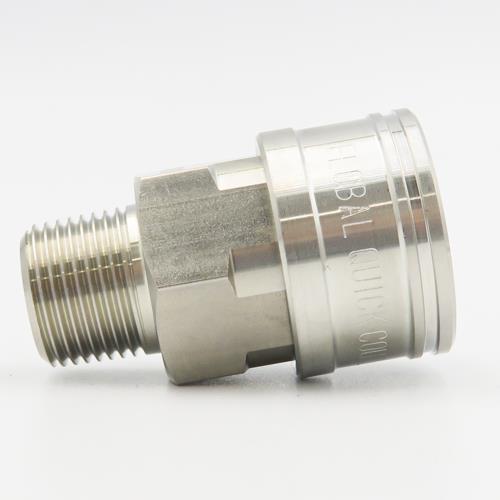

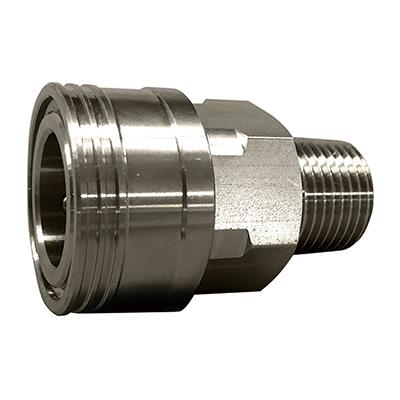

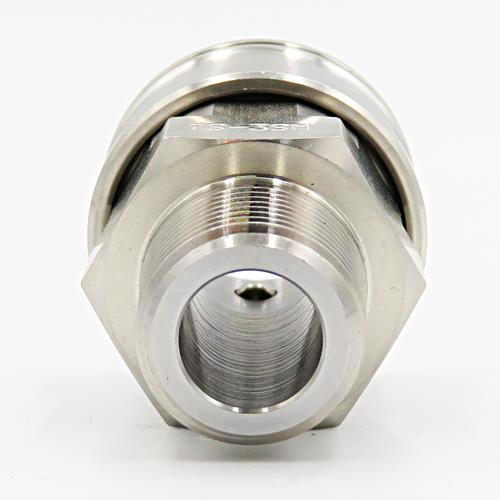

中・低圧用両路開放型クイックカップリングSM型(ステンレス製) <TS>

メーカー名:フローバル

販売価格
1,597円~
税込1,757円~

●ソケット側にもプラグ側にもバルブ機構を持たない両路開放型カップリングです。ソケットとプラグを分離したとき流体を遮断する必要のない配管系路に最適です。●流量抵抗が少ない内部構造となっていますので圧力損失が少なく、粘度の高い流体や蒸気、粉体などの配管に適しています。●ソケット、プラグともに、オネジ接続用、メネジ接続用、ホース接続用があり、自由に組合せができます。

【用途説明】

●油圧機器、油圧配管、水配管、スチーム配管、海水配管●化学プラント、化学薬品、高圧ガス配管他

【仕様説明】

●常用圧力(最高使用圧力)Mpa:TS-2~TS-4まで7.5(10.0)、TS-6~TS-8まで4.5(6.5)●使用温度範囲℃:-20~+180●使用流体:アルカリ、塩水等

【材質説明】

●本体:ステンレス鋼(SUS304)●Oリング:バイトン(FPM)

【使用上の注意説明】

●呼び径が異なると、ソケットとプラグの連結はできませんので注意してください。●呼び径が大きくなると、耐圧力は低くなりますので、ご使用の際は注意してください。

●ソケット側にもプラグ側にもバルブ機構を持たない両路開放型カップリングです。ソケットとプラグを分離したとき流体を遮断する必要のない配管系路に最適です。●流量抵抗が少ない内部構造となっていますので圧力損失が少なく、粘度の高い流体や蒸気、粉体などの配管に適しています。●ソケット、プラグともに、オネジ接続用、メネジ接続用、ホース接続用があり、自由に組合せができます。

【用途説明】

●油圧機器、油圧配管、水配管、スチーム配管、海水配管●化学プラント、化学薬品、高圧ガス配管他

【仕様説明】

●常用圧力(最高使用圧力)Mpa:TS-2~TS-4まで7.5(10.0)、TS-6~TS-8まで4.5(6.5)●使用温度範囲℃:-20~+180●使用流体:アルカリ、塩水等

【材質説明】

●本体:ステンレス鋼(SUS304)●Oリング:バイトン(FPM)

【使用上の注意説明】

●呼び径が異なると、ソケットとプラグの連結はできませんので注意してください。●呼び径が大きくなると、耐圧力は低くなりますので、ご使用の際は注意してください。

詳細を表示する
商品コード
型式
適用サイズT(R)
寸法(mm)L"."寸法(mm)Dmax.(φ)"."寸法(mm)d(φ)
寸法(mm)H(Hex)
出荷目安
定価(税抜)
販売価格
数量
TS-2SM(SUS304)
1/4”
42"."24"."7
19
在庫品
オープン価格
1,597円
税込 1,757円
TS-3SM(SUS304)
3/8”
45"."28"."10
23
在庫品
オープン価格
1,917円
税込 2,109円
TS-4SM(SUS304)
1/2”
54"."35"."13
29
在庫品
オープン価格
2,905円
税込 3,196円
TS-6SM(SUS304)
3/4”
64"."45"."17
35
在庫品
オープン価格
4,936円
税込 5,430円
TS-8SM(SUS304)
1”
74"."58"."24
46
在庫品
オープン価格
8,129円
税込 8,942円
