ステンレス
配管業界は主にSUS304(SCS13A)とSUS316(SCS14A)、SUS316L(SCS16A)の三つがある。
SUS316Lが一番グレードが高く、次いで、SUS316、SUS304と続く。食品業界においてはSUS304が多く使われる。
SUS316・SUS316Lは耐食性を要求される箇所で使用され、主に薬品・化学などが多いが、食品業界においても
腐食させたくないラインに使われるケースもある。
塩ビ
パイプは主にVP、VU、HI、HT、継手は主にTS、DV、VU、HI、HTがある。
組み合わせは下記の表通りです。
塩ビ管と継手組み合わせ表
| パイプ | |||||
| 継手 | |||||
|---|---|---|---|---|---|
| TS | DV | VU | HI | HT | |
| VP | ◯ | ◯ | ✕ | ✕ | ✕ |
| VU | ✕ | ✕ | ◯ | ✕ | ✕ |
| HI | ✕ | ✕ | ✕ | ◯ | ✕ |
| HT | ✕ | ✕ | ✕ | ✕ | ◯ |
-
VP(グレー)VP管は圧力用の建築給水用・農水用などに使われる。VUと比べて厚肉でたわみにくい。
-
VU(グレー)VU管は無圧での排水系統や埋設での下水、土木、排水などに使われる。VPと比べ薄肉であり、圧力には弱い。
-
HI(紺色)VP管の耐衝撃性を向上した塩ビ管。可とう性を持っており、寒冷時や施工中の衝撃、地震による破損事故防ぐ。
-
HT(エンジ色)VP管を耐熱性を向上した塩ビ管で、給湯配管、温泉配管などに使われる。また、保温性にも優れている。
VPとVUを組み合わせて使用する方もいるが、これは間違いであり、その理由はVP・VUパイプ、それに使う継手はいずれも厚みが異なり、
配管内部で段差が生まれてしまう。したがって流れの妨げが発生し、スムーズに流れない。
即戦力の定番バルブ。導入コストと耐久性のベストバランス。

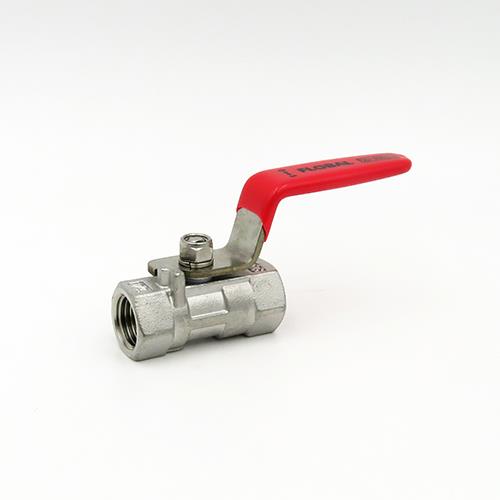

ステンレス製レデュースドボールバルブ ＜V03-304＞
958円~
税込1,053円~

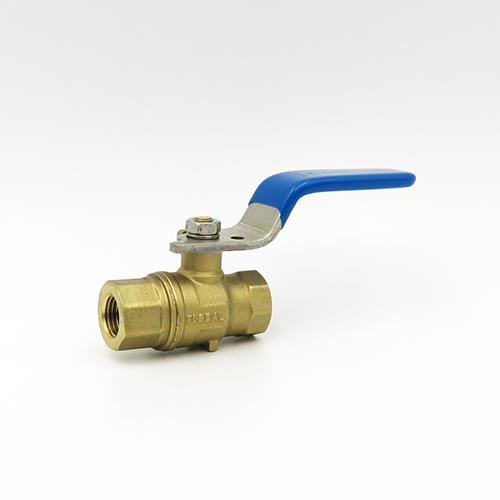

黄銅製フルボアボールバルブ ＜G06＞
1,106円〜
税込1,217円〜

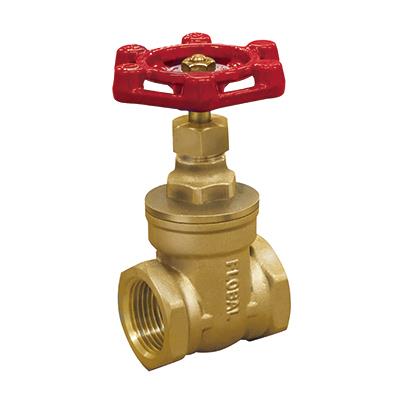

黄銅製ゲートバルブ クラス125 ＜GTS＞
1,106円〜
税込1,217円〜

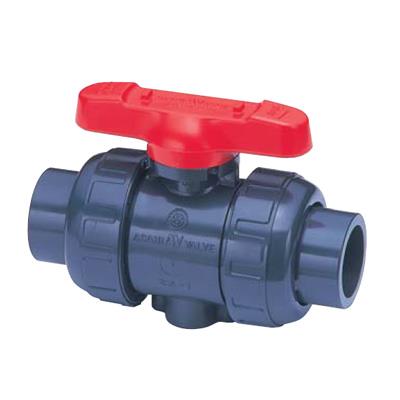

21型・21α型 ボディ(U-PVC) ソケット・ねじ込形
2,156円〜
税込2,372円〜

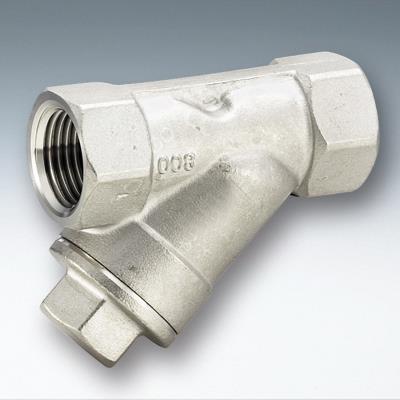

ステンレス製Y型ストレーナ(100メッシュ) ＜VYS-H＞
8,539円〜
税込9,393円〜
BJシリーズ ＜G-10BJUE 5＞
6,727円〜
税込7,400円〜
現場を支える定番基礎資材

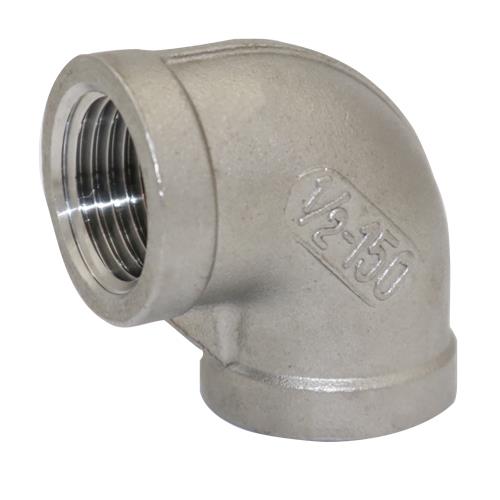

ステンレス(150タイプ) エルボ ＜L＞
225円〜
税込248円〜

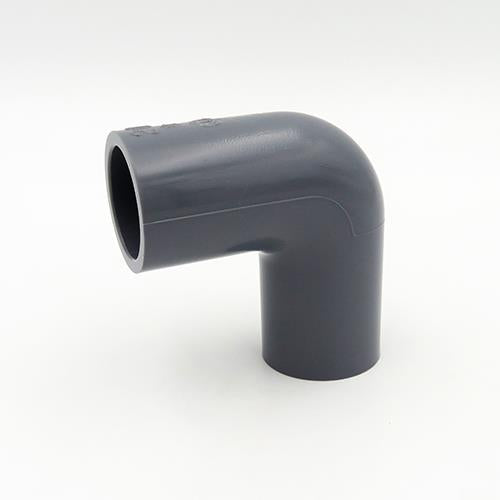

TS継手 エルボ ＜TS-L＞
23円~
税込25円〜

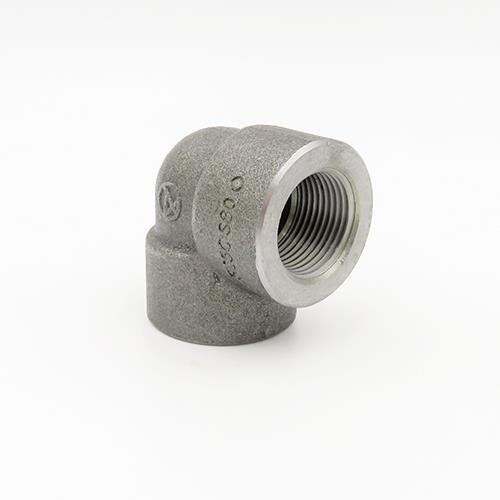

90°エルボ ＜SL＞
552円〜
税込607円〜
水道用塩ビ管 ＜VPW＞
383円〜
税込421円〜
ユニオン付フレキ ユニオン材質SUS304 ＜NK-1000＞
5,507円〜
税込6,058円〜

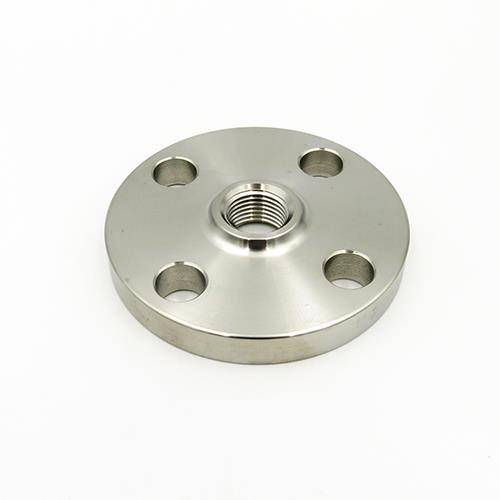

ステンレス製鍛造ねじ込フランジ ＜V10TF＞
1,108円〜
税込1,219円〜

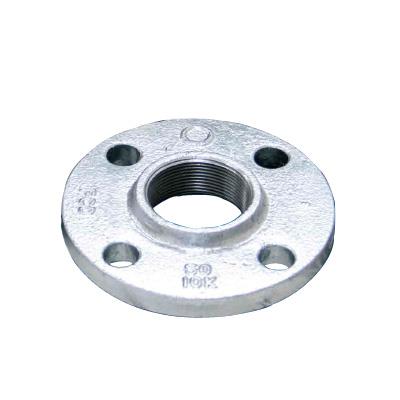

JIS10K 白ねじ込みフランジ
5,312円〜
税込5,843円〜

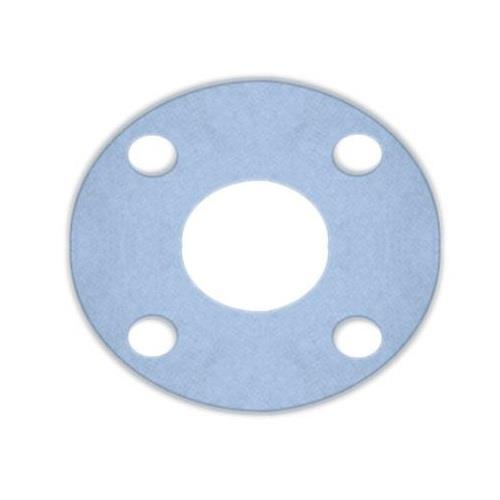

D6000 ノンアス全面フランジパッキン JIS10K用
139円〜
税込153円〜

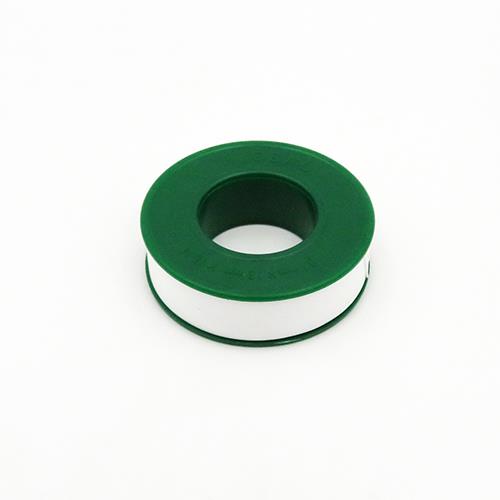

フローバル シールテープ ＜FLPN13＞
